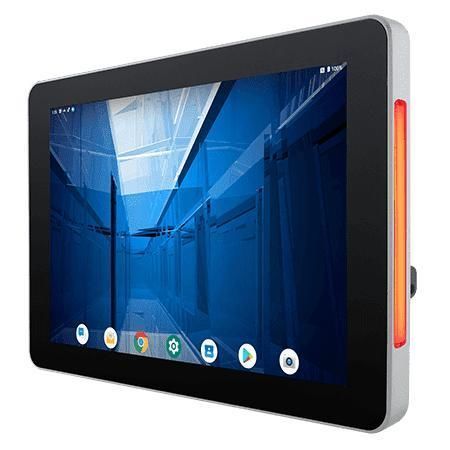

多点触摸屏式工业平板电脑 W10MG3S-PCH2AC-POE

触摸屏PCAP电容式触摸屏10.1"

概述
Winmate W10MG3S-PCH2AC-POE 是一款 10.1 英寸 S 系列 HMI 面板电脑，面向机器控制、工厂自动化和操作员 HMI 应用。配备 10.1" 1280×800 投射电容（P‑CAP）多点触控屏、ARM A78+A55 八核处理器、无风扇散热设计及前面 IP65 防护。

产品概述
S 系列提供 4 点 P‑CAP 多点触控、内置 RGB LED 状态灯条、PoE（PD）支持，以及可选 2MP 前置摄像头和可选 HF RFID 读卡器等模块化选项。典型应用包括会议室预订、门禁、房间信息显示及通用工业 HMI。

主要特点

• 10.1" 1280×800 分辨率，投射式电容多点触控（P‑CAP）
• 内置 RGB LED 灯条指示（可编程，双侧）
• 支持以太网供电 PoE（PD：IEEE 802.3at，25 W）
• 可选 2MP 前置摄像头
• 可选 HF RFID 读卡器（13.56 MHz）
• 前面 IP65 防水防尘
• 无风扇散热，静音低功耗运行

产品亮点
无风扇热设计采用散热片和蒸汽室，确保工业环境下静音且可靠的运行。集成 RGB 灯条可用于可编程状态指示。PoE 可通过单根以太网线同时传输数据和电力，简化布线与安装。可选 WLAN/BT 与 HF RFID/NFC 扩展连接与识别能力。

认证
CE、FCC。

技术规格

• 显示: 10.1 英寸，1280×800，面板亮度 350 nits，对比度 800:1，有效区域 216.96×135.6 mm
• 触控/玻璃: Projected Capacitive 多点触控屏
• 处理器: ARM 2×A78 2.0 GHz + 4×A55 2.0 GHz
• 内存: 4 GB LPDDR4
• 存储: 32 GB 板载
• 操作系统: Android 13（默认）；可选 Linux Yocto 5.15.47 + Qt 5.15；可选 Ubuntu 22.04
• 无线: 可选 WLAN、Bluetooth
• RFID: 可选 HF 13.56 MHz 读卡器
• 尺寸: 264×173×36 mm；开孔: 250×159 mm；重量: 1.2 kg
• 安装: 面板安装，VESA 安装
• 外壳: 金属机壳；散热: 无风扇设计
• 环境: 工作湿度 10%–90% RH 非冷凝；工作温度 0°C–50°C；存储温度 ‑20°C–60°C
• 冲击与振动: 符合 MIL‑STD‑810H Methods 516.8 & 514.8
• 防护等级: 前面 IP65
• IO 端口: 2×USB 2.0 Type A；1×USB 2.0 Type C (OTG)；1×RS232/422/485（默认 RS232）；1×千兆 LAN；可选 Micro HDMI；1×扬声器；1×Micro SD 卡槽
• 电源: 默认 12 V DC（端子）；可选 9–36 V；适配器 12 V 50 W；附件包括 100–240 V AC→DC 适配器、电源线等
• PoE: PD IEEE 802.3at（25 W）
