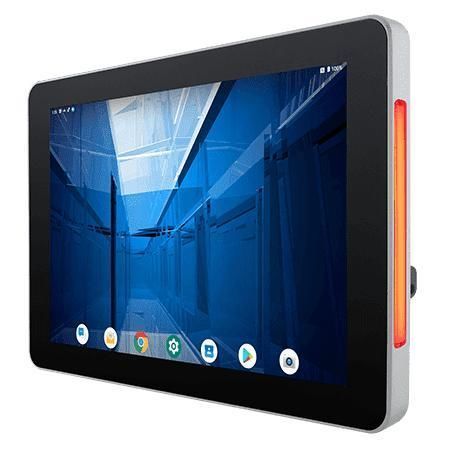

多触点触摸屏工业平板电脑 W10IM3S-PCH2AC-POE

PCAP电容式触摸屏触摸屏10.1"

概述
Winmate W10IM3S-PCH2AC-POE 是一款 10.1 英寸 ARM A53 S 系列 HMI 面板式工控机，专为机器控制、工厂自动化和操作员 HMI 设计。产品具备前面板 IP65 防护、无风扇散热、超低功耗，并支持 PoE 供电，适用于工业与嵌入式应用场景。可选配 2MP 前置摄像头、HF RFID 读器，内置 RGB LED 状态灯条，支持 Android 或 Linux 操作系统。

主要特性

• 10.1 英寸 1280 x 800，投影式电容多点触控（P-CAP）
• 无风扇散热设计与超低功耗
• 支持 PoE（Power over Ethernet）功能
• 可选 2MP 前置摄像头
• 可选 HF RFID 读卡器（13.56 MHz）
• 纤薄时尚外观，适用于会议室预订、门禁与房间信息显示等场景
• 前面板达到 IP65 防水防尘
• 内置 RGB LED 状态灯条
• 支持 Android 或 Linux 操作系统

PoE（以太网供电）
W10IM3S-PCH2AC-POE 支持遵循 IEEE 802.3at 的 PoE PD（25 W），可通过单根网线同时传输数据与电源，简化布线并便于集中电源管理，适用于门禁及工业自动化应用。

外观设计
S 系列 HMI 为纤薄真平面设计（比传统面板电脑薄约 35%），便于清洁并减少边缘灰尘堆积，适配现代化内外装饰。

P-Cap 触控
投影式电容触控配备保护玻璃，支持 4 点多点触控并具备抗划伤性能，确保指触操作的可靠性和良好用户体验。

LED 状态灯条与 HF RFID
内置 RGB LED 灯条（可选颜色）可远距离指示设备或工艺状态，并可在屏幕关闭时继续显示状态以节能。可选 HF RFID/NFC 实现对授权人员的受限门禁控制。

前面板 IP65
前面板密封至 IP65，防止灰尘进入并抵御水花溅射，适用于工业现场。

认证

• CE
• FCC

技术规格

• 显示：10.1 英寸；Projected Capacitive 多点触控；分辨率 1280 x 800；面板亮度 350 nits；对比度 800:1；可视角度 85/85/85/85；有效区域 216.96 x 135.6 mm。
• 系统：处理器 ARM A53（四核 2.0 GHz）；内存 4 GB LPDDR4；存储 eMMC 32 GB；操作系统：默认 Android 11（可升级至 Android 13）；可选 Linux Yocto 5.15.47 + Qt 5.15 或 Linux Ubuntu Server 22.04；WLAN/蓝牙可选；RFID HF 13.56 MHz（可选）；左右两侧内置 RGB LED 状态灯条。
• 机械：尺寸 264 x 173 x 36 mm；开孔尺寸 250 x 159 mm；重量约 1.2 kg；安装：面板安装与 VESA 安装；外壳为金属；散热方式：无风扇。
• 环境：工作湿度 10%–90% RH 非凝结；工作温度 0°C–50°C；存储温度 -20°C–60°C；抗冲击：MIL-STD-810H Method 516.8 Procedure I；抗振动：MIL-STD-810H Method 514.8 Procedure I；前面板 IP65。
• 认证：CE、FCC。
• I/O 端口：USB 2 x USB 2.0 Type A；1 x Micro USB 2.0 OTG；串口 1 x RS232/422/485（默认 RS232）；LAN 1 x 10/100/1000 Mbps；视频 1 x Micro HDMI 输出（可选）；音频 1 x 扬声器；Micro SD 卡槽（最大 32 GB）。
• 电源：默认 12 V DC（端子块）；可选 9~36 V；适配器 12 V 50 W；PoE PD 遵循 IEEE 802.3at（25 W）。
• 摄像头：前置 2 MP（可选）。
• 配件：100~240 V AC 转 DC 适配器；电源线；端子块至 2.5Ø 母接头适配线；端子块开线缆；VESA 螺丝；使用手册等。
