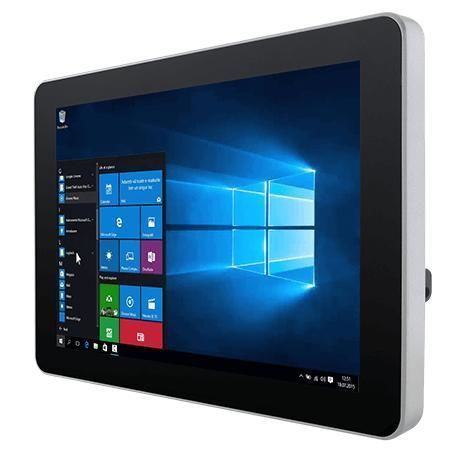

多点触摸屏式工业平板电脑 W10IE3S-PCH2-POE

PCAP电容式触摸屏10.1"Intel® Celeron® N6211

概述
W10IE3S-PCH2-POE 是一款 10.1 英寸 S 系列 HMI 面板电脑，面向机器控制、工厂自动化与操作员界面应用。采用 Intel® Celeron® N6211（Elkhart Lake），具备无风扇运行、低功耗、双 2.5Gb 以太网（其一支持 PoE）、前面板 IP65 保护，以及可选前置摄像头与 HF RFID 读取器，适用于需要紧凑嵌入式 HMI 方案的工业场景。

主要特性

• 10.1 英寸 1280 x 800 投射电容式（PCAP）多点触控面板（350 nits）
• Intel® Celeron® N6211 处理器
• 无风扇散热与超低功耗设计
• 双 2.5 Gigabit 以太网，含一组 PoE PD（IEEE 802.3at，25 W）
• 前面板 IP65 防尘防溅
• 可选 2MP 前置摄像头与 HF RFID（13.56 MHz）
• 支持多种操作系统与灵活的内存/存储配置

产品亮点

• PoE（以太网供电）：PoE PD（IEEE 802.3at，25 W）支持数据与电力通过单线传输，简化布线并便于集中供电管理。
• 纤薄且便于维护的设计：平整前面与纤薄机身，便于清洁、维护及集成到操作面板或自助终端。
• P‑Cap 触控：投射电容玻璃盖板支持 4 点多点触控，耐刮且触控响应精准。
• 前面板 IP65：前面板密封，适应灰尘或水花飞溅的工业环境。

认证

• 前面板 IP65
• CE
• FCC

技术规格

• 显示
  • 尺寸：10.1 inches
  • 触控 / 玻璃：Projected Capacitive Multi Touch Screen
  • 分辨率：1280 x 800
  • 面板亮度：350 nits
  • 对比度：800:1
  • 可视角度：85 / 85 / 85 / 85
  • 有效显示区域：216.96 x 135.6 mm
• 系统
  • 处理器：Intel® Celeron® N6211（最高 3.0 GHz）
  • 内存：4GB（默认）；8GB / 16GB（可选）
  • 存储：128GB SSD（默认）；可选最高 2TB
  • 以太网控制器：2 x Intel® Ethernet Controller（2 x 2.5 Giga LAN）
  • 安全：TPM 2.0
  • 操作系统选项：Windows 11 IoT Enterprise、Windows 11 Pro、Windows 10 IoT Enterprise、Linux Ubuntu 22.04（可选）
  • WLAN / 蓝牙：可选
  • RFID：HF 13.56 MHz（可选）
• 机械
  • 尺寸：264.57 x 173.29 x 35.7 mm
  • 开孔尺寸 (Cut out)：250 x 159 mm
  • 重量：約 1.2 kg
  • 安装方式：壁挂（默认）；VESA 安装（可选）
  • 外壳：塑料前框 + 金属后盖
  • 散热：无风扇（Fanless）
• 环境
  • 工作湿度：10% 至 90% RH，非冷凝
  • 工作温度：0°C 至 50°C
  • 存储温度：-10°C 至 60°C
  • 防护等级：前面板 IP65
• I/O 接口
  • USB：2 x USB 3.2 Gen1x1 (Type-A)
  • 串口：1 x RS232/422/485（默认 RS232）
  • 网口：2 x 2.5 Giga LAN RJ45（其中一组可选 PoE PD，IEEE 802.3at，25 W）
  • 音频：1 x Speaker
  • 扩展：1 x M.2 2242 B-key（SATA III SSD）；1 x M.2 2230 E-key（Wi‑Fi）
  • 电源输入：1 x 12V DC，3 引脚端子块
• 配件与电源
  • 标配：100~240V AC 转 DC 适配器、电源线、端子块适配线、VESA 螺丝
  • 可选：VESA 桌面支架、墙面安装套件、玻璃墙面安装套件
  • 电源规格：12V DC；适配器 12V 50W；PoE PD 遵循 IEEE 802.3at（25 W）
