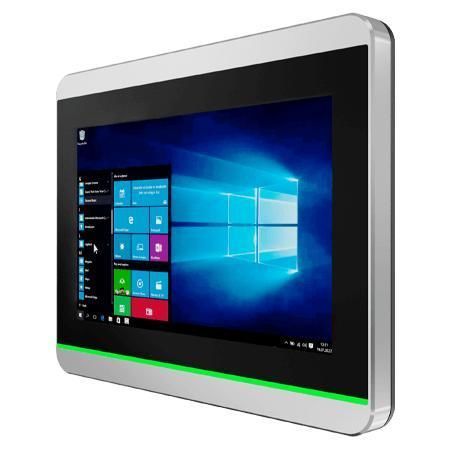

多点触摸屏式工业平板电脑 W07IP3S-PCO1AC-POE

PCAP电容式触摸屏7"1024 x 600

概述
Winmate W07IP3S-PCO1AC-POE 是一款 7.0 英寸 S 系列 HMI 面板电脑，面向机器控制、工厂自动化和操作人员界面。配备 Intel® Pentium® N4200 处理器、无风扇散热、高亮度 PCAP 显示，支持可选 PoE 供电及模块化 I/O（摄像头、HF RFID）。前面板具备 IP65 防护等级。

主要特性

• 7.0 英寸 1024 x 600 Projected Capacitive (PCAP) 多点触控，亮度 1000 nits
• Intel® Pentium® N4200 处理器
• 无风扇设计，低功耗
• 双以太网（2 x Intel® 控制器，2.5 GbE），一端口可选 PoE PD（IEEE 802.3at，25 W）
• 两侧内置 RGB LED 状态灯条
• 前面板 IP65 防护
• 可选 2MP 前置摄像头和 HF RFID 13.56 MHz 读卡器
• 支持 TPM 2.0
• 可选 Windows 10 IoT Enterprise 或 Linux 系统

亮点及典型用途

• PoE 简化布线，将数据与供电合并为一根线缆，适用于自助终端、门禁和远程 HMI 的集中供电管理
• 纤薄真平面外观，便于工业及公共环境清洁维护
• PCAP 玻璃镜面耐划伤，支持 4 点多触控，便于操作
• RGB 灯条与 HF RFID 支持状态指示与受限访问控制

认证

• 前面板 IP65
• CE
• FCC

规格 / 技术参数

• 型号: W07IP3S-PCO1AC-POE
• 品牌: Winmate
• 处理器: Intel® Pentium® N4200 1.1 GHz（最高 2.5 GHz）
• 内存: 4 GB DDR3L（默认）；8 GB 可选
• 存储: 128 GB SSD 默认；可选 256 GB / 512 GB / 1 TB（M.2 2242 SATA）
• 以太网: 2 x Intel® Ethernet Controller（2 x 2.5 GbE RJ45）
• 安全: TPM 2.0
• 操作系统: 可选 Windows 10 IoT Enterprise（64-bit）；可选 Linux Ubuntu
• WLAN / 蓝牙: 通过 M.2 2230 E-Key 可选
• RFID: HF 13.56 MHz（可选）
• 显示: 7.0 英寸 PCAP 多点触控；分辨率 1024 x 600；亮度 1000 nits；对比度 700:1；可视角 75/75/75/70；有效区域 153.6 x 90 mm
• 尺寸: 189.4 x 145.4 x 39.8 mm；开孔尺寸 175.5 x 131.5 mm
• 重量: 约 1.0 kg
• 安装: 标准墙装；可选 VESA 安装
• 外壳: metal housing
• 工作湿度: 10%–90% RH 非冷凝
• 工作温度: 0°C 至 50°C
• 存储温度: -10°C 至 60°C（部分资料显示 -20°C 至 60°C）
• IP 等级: 前面板 IP65（整机 IP22）
• 认证: CE、FCC
• I/O 端口: 2 x USB 3.2 Gen2x1 Type-A；1 x RS232/422/485（默认 RS232）；2 x LAN（一个端口可选 PoE PD）；1 x HDMI 1.4 可选；1 x 扬声器
• 扩展: 1 x M.2 2242 B-key（SATA SSD）；1 x M.2 2230 E-key（Wi‑Fi）
• 电源输入: 1 x 12 V DC 3-Pin 端子（附 12 V 50 W 适配器）；可选支持 9–36 V
• PoE: PoE PD IEEE 802.3at（25 W）
• 附带配件: 100–240 V AC→DC 适配器、电源线、端子转接线、开线电缆带端子、VESA 螺钉、驱动光盘与手册
• 可选配件: VESA 桌面支架、前侧壁挂套件、VESA 支架安装套件
