PCAP电容式触摸屏工业平板电脑 W10IP3S-PCH2AC-POE

触摸屏多点触摸屏式10.1"

产品简介

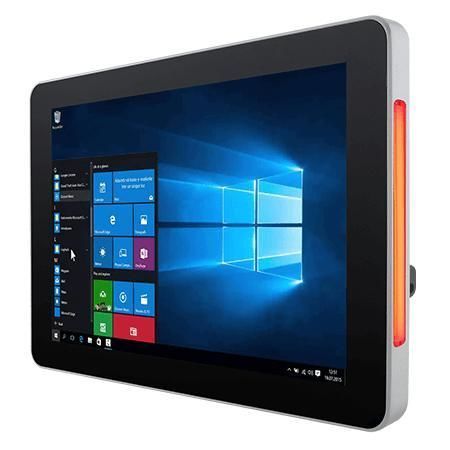

Winmate W10IP3S-PCH2AC-POE 是一款 10.1 英寸 S 系列 HMI 面板电脑，搭载 Intel Pentium N4200，面向机器控制、工厂自动化与操作员 HMI 应用。该设备配备 1280×800 投射电容多点触摸屏、无风扇散热、双以太网（可选 PoE）、两侧 RGB LED 状态灯条及前面板 IP65 防护等级。

主要特点

• 10.1 英寸 1280×800 投射电容（PCAP）多点触摸，4 点
• Intel Pentium N4200 处理器
• 无风扇设计、低功耗
• 双以太网接口（其中一口支持 PoE PD，IEEE 802.3at，25 W）
• 两侧内置 RGB LED 状态灯条
• 前面板 IP65 防护
• 可选 2MP 前置摄像头与 HF RFID（13.56 MHz）读写器
• 默认壁挂安装，VESA 与桌面支架为可选配件

PoE（以太网供电）
支持 PoE PD（IEEE 802.3at，25 W），实现数据与电力在单缆合一，简化布线并支持集中供电管理，适用于门禁与工业自动化场景。

设计
S 系列面板拥有纤薄且平整的前面设计，便于清洁维护并易于嵌入现代控制面板与场所信息系统。

P-Cap 触控
耐刮花玻璃保护镜面，支持 4 点投射电容多点触控，手指操作响应灵敏，适合现场操作。

LED 灯条与 HF RFID/NFC
可编程 RGB 侧灯用于远距状态指示（红/绿/蓝/橙等颜色），可选高频 RFID/NFC 提供受限访问控制与身份识别功能。

前面板 IP65
前面板达到 IP65 级密封，防尘防水飞溅，适用于严苛的工业现场环境。

认证

• 前面板 IP65
• CE
• FCC

规格摘要

• 显示
  • 尺寸：10.1 英寸
  • 触控 / 玻璃：投射电容多点触控（P-CAP），4 点
  • 分辨率：1280 × 800
  • 亮度：350 nits（可选 1000 nits）
  • 对比度：800:1
  • 有效显示区域：216.96 × 135.6 mm
• 系统
  • 处理器：Intel Pentium N4200 1.1 GHz（最高至 2.5 GHz）
  • 内存：1 × SO-DIMM DDR3L 1600 MHz，默认 4 GB；可选 8 GB
  • 存储：M.2 2242 SSD 128 GB 默认；可选 256/512 GB、1 TB（SATA III）
  • 以太网控制器：2 × Intel 控制器（最高 2.5 Gbps）
  • 安全：TPM 2.0
  • 操作系统：可选 Windows 10 IoT Enterprise (64-bit) 或 Linux Ubuntu
• 机械
  • 尺寸：263.48 × 172 × 35.7 mm
  • 开孔尺寸：250 × 159 mm
  • 重量：约 1.2 kg
  • 外壳：金属，风冷无风扇设计
• 环境
  • 工作湿度：10%–90% RH，无冷凝
  • 工作温度：0 °C 至 50 °C
  • 存储温度：-10 °C 至 60 °C
• 接口
  • USB：2 × USB 3.2 Gen2x1 Type-A
  • 串口：1 × RS232/422/485（默认 RS232）
  • LAN：2 × 2.5 Giga LAN RJ45（其中一口支持 PoE PD）
  • 视频：HDMI 1.4（可选）
  • 音频：1 × 扬声器
  • 扩展：M.2 2242 B-key（SATA SSD）、M.2 2230 E-key（Wi‑Fi）
  • 电源输入：1 × 12 V DC，3 针端子
• 电源
  • 电压：12 V DC（9–36 V 可选）
  • 适配器：12 V 50 W
  • PoE：PoE PD 符合 IEEE 802.3at（25 W）
• 附件
  • 标配：100–240 V AC 转 DC 适配器、电源线、端子转接线、带端子块的裸线、电源适配器、VESA 螺丝、驱动光盘及使用手册
  • 可选：VESA 桌面支架、前侧壁挂套件、玻璃壁挂套件、VESA 支架安装套件
