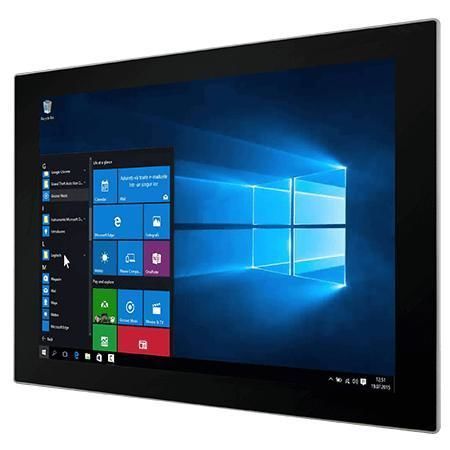

多点触摸屏式工业平板电脑 R15IP3S-PCC3-POE

触摸屏PCAP电容式触摸屏15"

概述
Winmate R15IP3S-PCC3-POE 是一款 15 英寸 S 系列 HMI 面板电脑，面向机器控制、工厂自动化和操作员界面。该机采用 Intel® Pentium® N4200 处理器、无风扇设计、双 Intel 以太网控制器（可选 PoE）及前端 IP65 防护，适用于工业嵌入式应用。

主要特性

• 15" 1024 x 768 PCAP 多点触控（4 点）
• Intel® Pentium® N4200（Apollo Lake）
• 无风扇设计，低功耗且可靠
• 双 Intel® 以太网控制器（其中一路可选 PoE PD，IEEE 802.3at，25 W）
• 前面板 IP65 防护（防水防尘）
• 可选 2 MP 前置摄像头与 HF RFID 读卡器（13.56 MHz）
• 支持 PoE，简化布线并实现集中供电管理

显示

• 尺寸：15.0 inches
• 触控/玻璃：Projected Capacitive 多点触控（P-Cap）
• 分辨率：1024 x 768
• 亮度：300 nits
• 对比度：2000:1
• 有效显示区域：304.1 x 228.1 mm

系统规格

• 处理器：Intel® Pentium® N4200 1.1 GHz（最高 2.5 GHz）
• 内存：4 GB DDR3L（默认），可扩展至 8 GB
• 存储：128 GB SSD（默认）；可选 256 / 512 GB / 1 TB（M.2 2242）
• 以太网：2 x Intel® 控制器（2 x 2.5G/1G），一路可选 PoE
• 安全：TPM 2.0
• 操作系统：可选 Windows 10 IoT Enterprise 64-bit 或 Linux Ubuntu
• 无线：WLAN / Bluetooth 可选（M.2 2230 E-key）

机械规格

• 尺寸：363.4 x 277.86 x 45.2 mm
• 开孔尺寸：346.5 x 261 mm
• 重量：约 3.5 kg
• 安装方式：面板/壁挂安装（可选 VESA）
• 外壳：金属外壳

环境

• 工作湿度：10%–90% RH，无冷凝
• 工作温度：0 °C 至 50 °C
• 存储温度：-10 °C 至 60 °C
• 前面板防护等级：IP65

认证

• CE
• FCC

接口

• USB：2 x USB 3.2 Gen2x1 Type-A
• 串口：1 x RS232/422/485（默认 RS232）
• LAN：2 x RJ45（2.5G/1G）；一路可选 PoE PD（IEEE 802.3at，25 W）
• 视频：HDMI 1.4（可选）
• 音频：2 x 扬声器
• 扩展：M.2 2242 B-key（SSD），M.2 2230 E-key（Wi‑Fi）
• 电源输入：12 V DC，3 引脚接线端子

附件

• 标配：100–240 V AC 到 DC 适配器、电源线、端子适配件、VESA 螺钉、驱动 CD 与手册（视配置而定）
• 可选：VESA 桌面支架、前侧壁挂安装套件

电源 / PoE

• 额定电压：12 V DC（某些版本支持 9–36 V）
• 适配器：建议 12 V 50 W
• PoE：PoE PD 符合 IEEE 802.3at（25 W）

技术规格（摘要）

• 型号：R15IP3S-PCC3-POE
• Brand：Winmate
• 显示：15" P-CAP 1024 x 768，300 nits
• CPU：Intel® Pentium® N4200
• 内存/存储：4 GB / 128 GB SSD 默认；可选至 8 GB / 1 TB
• 以太网：双 Intel® 控制器，PoE PD 可选
• 前面板防护：IP65
