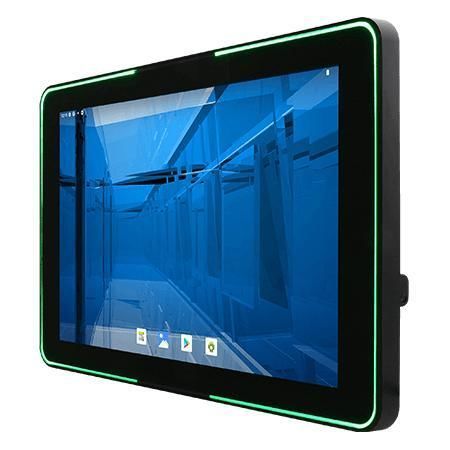

触摸屏工业平板电脑 W10IM3S-PCH2LB-PoE

多触点触摸屏PCAP电容式触摸屏10.1"

概述
Winmate W10IM3S-PCH2LB-PoE 是一款 10.1 英寸 ARM A53 S 系列 HMI 面板电脑，适用于机器控制、工厂自动化和操作员人机界面。配备 1280×800 投影式电容多点触控屏，支持以太网供电 (PoE)，并集成全方位 RGB LED 状态灯条。可选 HF RFID（13.56 MHz）及 Android/Linux 操作系统，适合门禁、会议室预订及工业 HMI 部署。

主要特点

• 10.1 英寸 1280×800，投影式电容多点触控 (P‑CAP)
• 支持 PoE（PD IEEE 802.3at，25 W）
• 内置全周 RGB LED 状态灯条，360° 可视
• 可选 HF RFID 读卡器（13.56 MHz）
• 纤薄 true‑flat 前面板，便于清洁和面向公共场所安装
• 支持 Android（默认）或 Linux（可选）

设计与连接
S 系列采用无边缘平整前面板，提升外观并便于维护。PoE 可通过单根网线同时传输数据与电源，简化布线并便于集中供电管理。集成灯条提供可视化状态反馈，选配 RFID 可实现安全访问与身份识别。

耐用性与环境
前面板达 IP65 防护等级，可防尘防飞溅。产品符合 MIL‑STD‑810H 的冲击与振动要求（见技术规格），可在苛刻工业环境中可靠运行。

认证

• 前面 IP65
• MIL‑STD‑810H
• FCC
• CE

技术规格

• 显示 — 尺寸: 10.1 inches; 触控/玻璃: Projected Capacitive Multi Touch; 分辨率: 1280×800; 亮度: 350 nits; 对比度: 800:1; 可视角: 85/85/85/85; 有效显示区: 216.96×135.6 mm
• 系统 — 处理器: ARM A53 (Quad Core 2.0 GHz); 内存: 4 GB LPDDR4; 存储: 32 GB eMMC onboard; 操作系统: Android 11（默认，可升级至 Android 13）；Linux Yocto 5.15.47 (QT 5.15) 与 Ubuntu Server 22.04（可选）
• 连接 — LAN: 1×RJ45 10/100/1000 Mbps; USB: 2×USB 2.0 Type‑A, 1×Micro USB 2.0 OTG; 串口: 1×RS232/422/485（默认 RS232）; 视频: 1×Micro HDMI（可选）; SD: 1×Micro SD（最大 32 GB）; 音频: 1×Speaker
• 机械 — 尺寸: 265×173×38 mm; 开孔尺寸: 250×159 mm; 重量: 1.2 kg; 安装: 面板安装与 VESA 安装; 外壳: 塑料前框 + 金属后盖; 散热: 无风扇设计
• 环境 — 工作湿度: 10%–90% RH 非冷凝; 工作温度: 0°C–50°C; 存储温度: -20°C–60°C; 冲击/振动: 符合 MIL‑STD‑810H 方法
• 电源与配件 — 电源: 12V DC Terminal Block（默认），可选 9–36V; 适配器: 12V 50W; PoE (PD): IEEE 802.3at（25 W）; 配件: AC‑DC 适配器、电源线、Terminal Block→2.5Ø 母接线、开线端子线、VESA 螺丝
