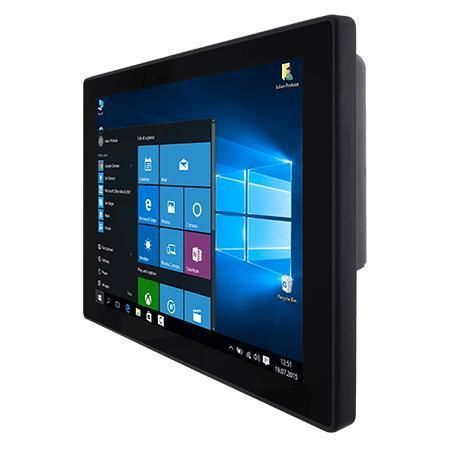

PCAP电容式触摸屏工业平板电脑 R12IP3S-PCM2-POE

多触点触摸屏12.1"Intel® Pentium® N4200

概述
R12IP3S-PCM2-POE 是一款 12.1 英寸 HMI 面板 PC，适用于机器控制、工厂自动化和操作员界面。配备投射式电容多点触控屏、Intel® Pentium® N4200 处理器、无风扇散热，并可选 PoE PD（IEEE 802.3at）供电。前面板具备 IP65 防护等级，防尘防溅。

主要特性

• 12.1 英寸 1024 x 768 PCAP 多点触控，500 nits
• Intel® Pentium® N4200（1.1 GHz，最高 2.5 GHz）
• 无风扇设计与低功耗
• 支持 PoE PD（IEEE 802.3at，25 W）的一路 LAN
• 可选 2MP 前置摄像头与 HF RFID 读卡器（13.56 MHz）
• 前面板 IP65
• TPM 2.0 安全模块

PoE 与安装
PoE PD 将数据与电源合并于同一网线，简化布线并支持集中供电管理。适用于门禁、楼宇自动化及分布式 HMI 部署场景。

设计与触控
S 系列机箱提供纤薄且真平面的前面，便于清洁维护。玻璃面板与 P-Cap 触控支持多点触控，适合手指操作且具抗刮性能。

认证

• CE
• FCC

显示

• 尺寸：12.1 英寸
• 类型：投射式电容多点触控（PCAP）
• 分辨率：1024 x 768
• 亮度：500 nits
• 对比度：1000:1
• 有效显示区域：245.76 x 184.32 mm

系统规格

• 处理器：Intel® Pentium® N4200（1.1 GHz，最高 2.5 GHz）
• 内存：4 GB DDR3L（默认），可选 8 GB
• 存储：128 GB SSD（默认）；可选 256/512 GB 或 1 TB
• 以太网：2 x Intel® 控制器，2 x 2.5 Giga LAN（其中一路支持 PoE）
• 安全：TPM 2.0
• 操作系统：Windows 10 IoT Enterprise（64-bit）或 Linux Ubuntu（可选）
• 无线：可选 M.2 2230 E-Key 支持 WLAN/BT

机械

• 尺寸：296 x 227 x 46 mm
• 开孔尺寸（cut out）：282 x 207 mm
• 重量：3.0 kg
• 安装方式：面板/墙面安装（默认）；VESA 可选
• 外壳：金属

环境

• 工作湿度：10% 至 90% RH，非冷凝
• 工作温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C
• 前面板防护等级：IP65

IO 端口

• USB：2 x USB3.2 Gen2x1 (Type-A)
• 串口：1 x RS232/422/485（默认 RS232）
• LAN：2 x 2.5 Giga LAN RJ45（其中一路 PoE PD，IEEE 802.3at，25 W）
• 视频：HDMI 1.4（可选）
• 音频：2 x 扬声器
• 扩展：M.2 2242 B-key（SSD）、M.2 2230 E-key（Wi‑Fi）
• 电源输入：1 x 12V DC，3 针接线端子

电源与配件

• 额定电压：12V DC（9~36V 可选）
• 适配器：12V 50W
• 随附配件：100–240V AC 至 DC 适配器、电源线、端子适配线、VESA 螺丝
• 选配：VESA 桌面支架（型号 9B0000000412）

技术规格

• 型号：R12IP3S-PCM2-POE
• 显示：12.1" PCAP，1024 x 768，500 nits
• 处理器：Intel® Pentium® N4200
• 内存/存储：4 GB / 128 GB SSD（默认）
• 以太网：双路 2.5 Giga LAN，单路支持 PoE
• 前面防护：IP65
• 认证：CE、FCC
