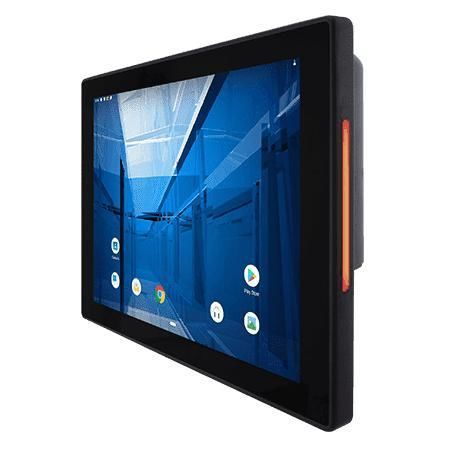

多点触摸屏式工业平板电脑 R12IM3S-PCM2AC-POE

TFT LCDPCAP电容式触摸屏12.1"

概述
Winmate R12IM3S-PCM2AC-POE 是一款 12.1" S 系列 HMI 面板电脑，采用 ARM A53 处理器，面向机器控制、工厂自动化和操作员人机界面应用。产品具有金属窄机身、前面 IP65 防护、无风扇散热、内置 RGB 状态灯条，以及可选 HF RFID 与 PoE，便于集成部署。

主要特性

• 12.1" 1024 x 768 TFT LCD，投射式电容多点触控（PCAP）
• 无风扇散热，超低功耗设计
• 支持 Power over Ethernet（PoE，PD），符合 IEEE 802.3at（25 W）
• 可选 HF RFID 读写器（13.56 MHz）
• 内置 RGB LED 状态灯条
• 前面板 IP65 防尘防溅
• 支持 Android（默认）或 Linux（可选）

产品亮点
PoE：通过单根线路同时传输数据和电源，简化布线并支持集中供电管理，适用于门禁与自动化场景。

纤薄设计
S 系列比传统面板式电脑薄约 35%，前面板平整，便于清洁，适配现代化控制室与工业内装。

P‑Cap 触控
投射式电容触控玻璃具有抗划伤性并支持直观的多点手势操作（支持 4 点触控）。

LED 灯条与 HF RFID/NFC
可编程 RGB LED 灯条（四色）用于远距状态指示。可选 HF RFID/NFC（13.56 MHz）实现基础的门禁与操作员认证功能。

防护等级
前面板 IP65 密封，防止灰尘进入和水溅，适用于工业现场环境。

技术规格

• 显示尺寸：12.1 inches
• 触控 / 玻璃：Projected Capacitive Multi-Touch Screen
• 分辨率：1024 x 768
• 面板亮度：500 nits
• 对比度：1000:1
• 可视角度：89/89/89/89
• 有效区域：245.76 x 184.32 mm
• 处理器：ARM A53（四核 2.0 GHz）
• 内存：4 GB LPDDR4
• 存储：32 GB eMMC onboard
• 操作系统：Android 11（默认，可升级至 Android 13）；Linux Yocto 5.15.47 + QT 5.15（可选）；Linux Ubuntu Server 22.04（可选）
• WLAN / Bluetooth：可选
• RFID：HF RFID Reader 13.56 MHz（可选）
• 灯条：双侧内置 RGB LED 状态灯条
• 尺寸（W x H x D）：296 x 227 x 46 mm
• 开孔尺寸（Cut out）：282 x 207 mm
• 重量：3.4 kg
• 安装：VESA / 面板安装
• 外壳：金属
• 散热：无风扇设计
• 工作湿度：10% 至 90% RH，非凝结
• 工作温度：0°C 至 50°C
• 存储温度：-20°C 至 60°C
• 抗冲击：MIL-STD-810H Method 516.8 Procedure I
• 抗振动：MIL-STD-810H Method 514.8 Procedure I
• 防护等级：前面板 IP65
• 认证：CE、FCC
• USB 接口：2 x USB 2.0 Type-A；1 x Micro USB 2.0 OTG
• 串口：1 x RS232/422/485（默认 RS232）
• LAN：1 x 10/100/1000 Mbps
• 视频：1 x Micro HDMI 输出（可选）
• 音频：2 x 扬声器
• Micro SD 插槽：1 x Micro SD（最大 32 GB）
• 电源额定：12 V DC（Terminal Block，默认）；可选 9–36 V
• 适配器：12 V 50 W
• PoE：PoE (PD) IEEE 802.3at（25 W）
• 配件：100~240 V AC-DC 适配器；电源线；Terminal Block 转 2.5Ø 母头适配电缆；开线端子电缆；VESA 螺丝
