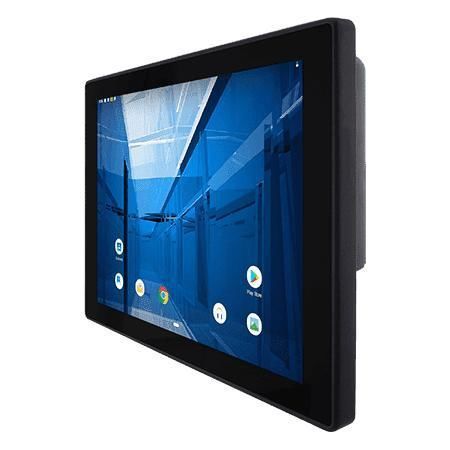

多点触摸屏式工业平板电脑 R12MG3S-PCM2-POE

触摸屏电容触摸屏式PCAP电容式触摸屏

概述
Winmate R12MG3S-PCM2-POE 是一款 12.1" S 系列 HMI 面板电脑，搭载 ARM（2 x A78 + 4 x A55）处理器，面向机器控制、工厂自动化和操作员 HMI 设计。具备模块化选项、低功耗与长期提供性，适用于 OEM 嵌入式和工业集成应用。

主要特性

• 12.1" 1024 x 768 分辨率，投影式电容多点触控（P-CAP）
• 支持 PoE 功能（Power over Ethernet，PD IEEE 802.3at，最高 25 W）
• 可选 2MP 前置摄像头
• 可选 HF RFID 读取器（13.56 MHz）
• 前面板 IP65 防水防尘
• 无风扇散热设计，功耗低
• 金属机壳，支持 VESA 安装

P-Cap 触控带来可靠交互
投影式电容触控支持 4 点多点输入，响应迅速且耐用，适合需要高速、准确交互的工业 HMI 场景。面板亮度 500 nits，视角宽广，适应不同光照环境。

无风扇设计实现低噪与低维护
采用散热片与蒸汽室的无风扇冷却方案，实现安静且高效的温度管理，降低现场维护需求，提升设备可靠性。

前面板 IP65 防护
前面板 IP65 等级可防止飞溅水和灰尘进入，适用于可能发生意外溢洒、轻度冲洗或粉尘较多的生产环境。

PoE：一根线同时承载数据与电源
支持 PoE（PD 符合 IEEE 802.3at，最高 25 W），可通过单根以太网线同时传输数据与电源，简化布线并便于在偏远或难以布线的位置安装设备。

技术规格

• 显示 - 尺寸：12.1 inches
• 显示 - 触控 / 玻璃：Projected Capacitive Multi Touch Screen
• 显示 - 分辨率：1024 x 768
• 显示 - 面板亮度：500.0 nits
• 显示 - 对比度：1000:1
• 显示 - 可视角：89, 89, 89, 89
• 显示 - 有效区域：245.76 x 184.32 mm
• 系统 - 处理器：ARM 2 x A78 2.0GHz + 4 x A55 2.0GHz
• 系统 - 内存：4 GB LPDDR4
• 系统 - 存储：Onboard 32 GB
• 系统 - 操作系统：Android 13 (Default); Linux Yocto 5.15.47 with QT 5.15 (Optional); Linux Ubuntu 22.04 (Optional)
• 系统 - WLAN：支持（可选）
• 系统 - Bluetooth：支持（可选）
• 系统 - RFID：HF RFID Reader 13.56 MHz（可选）
• 机械 - 尺寸：296 x 227 x 46 mm
• 机械 - 开孔尺寸：282 x 207 mm
• 机械 - 重量：3.4 kg
• 机械 - 安装：VESA Mount
• 机械 - 机壳：Metal Housing
• 机械 - 散热：Fanless Design
• 环境 - 工作湿度：10% to 90% RH, Non-Condensing
• 环境 - 工作温度：0°C to 50°C
• 环境 - 存储温度：-20°C to 60°C
• 环境 - 抗冲击：MIL-STD-810H Method 516.8 Procedure I
• 环境 - 抗振动：MIL-STD-810H Method 514.8 Procedure I
• 环境 - IP 等级：Front IP65
• 认证：CE, FCC
• IO - USB：2 x USB 2.0 Type A; 1 x USB 2.0 Type C (OTG)
• IO - 串口：1 x RS232/422/485 (Default RS232)
• IO - LAN：1 x LAN 10/100/1000 Mbps
• IO - 视频：1 x Micro HDMI Output (Optional)
• IO - 音频：2 x Speaker
• IO - SD 卡槽：1 x Micro SD card slot
• 附件：100~240V AC→DC 适配器；电源线；Terminal Block to 2.5Ø Female Adapter Cable；Open Wire Cable with terminal block connector；VESA 螺丝
• 电源：默认 12V DC via Terminal Block；可选 9~36V；适配器 12V 50W；PoE (PD) IEEE 802.3at (25 W)
• 型号：R12MG3S-PCM2-POE
• 品牌：Winmate
