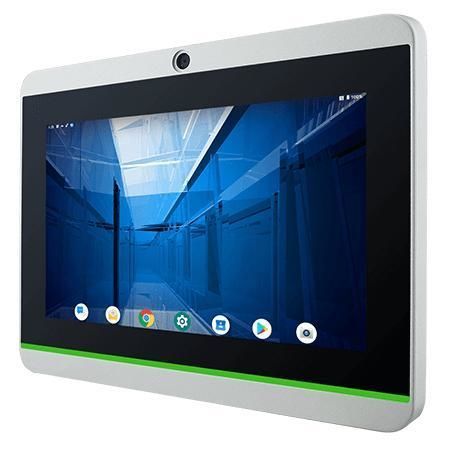

多点触摸屏式工业平板电脑 W07IQ3S-PCO1AC-POE

PCAP电容式触摸屏7"1024 x 600

概述
Winmate W07IQ3S-PCO1AC-POE 是一款 7 英寸 S 系列 HMI 面板电脑，搭载 Qualcomm® Snapdragon™ 660（Octa‑Core 2.2 GHz）。用于机器控制、工厂自动化及操作员 HMI，面向需要长期生命周期、无风扇运行和通过 PoE 简化布线的工业、OEM 与系统集成商应用场景。

主要特性

• 7" 1024 x 600 显示屏，投影式电容多点触控（P‑CAP）
• 无风扇散热设计，超低功耗
• 支持以太网供电（PoE，IEEE 802.3at PD，25 W）
• 可选 2MP 前置摄像头
• 可选 HF RFID 读卡器（13.56 MHz）
• 前面板 IP65（防尘及防水飞溅）
• 内置可编程 RGB LED 状态指示灯条

产品亮点与应用场景
S 系列比传统面板电脑薄约 35%，配备平整的 P‑Cap 玻璃面板，便于清洁并支持 4 点多点触控。PoE 通过单根网线同时传输数据与电力，简化布线并便于集中供电管理。可编程的 RGB 灯条可用于远程状态指示。典型应用包括门禁控制、工业自动化 HMI、会议室终端、信息查询终端和楼宇管理等，需要简化布线、前面板 IP65 保护及无风扇运行的场景。

认证

• CE
• FCC

前面防护
前面板达到 IP65 等级，可防尘及水溅，适用于需前端清洁和防溅保护的环境。

附加说明
可选模块：WLAN 与 Bluetooth、HF RFID 读卡器、Micro HDMI 视频输出、2MP 摄像头。安装方式：面板安装与 VESA 安装。金属外壳与无风扇热设计，确保静音可靠运行。

技术规格

• 显示 — 尺寸: 7.0 inches
• 显示 — 触控 / 玻璃: Projected Capacitive Multi Touch Screen
• 显示 — 分辨率: 1024 x 600
• 显示 — 面板亮度: 1000 nits
• 显示 — 对比度: 700:1
• 显示 — 视角: 75, 75, 75, 70
• 显示 — 有效显示区域: 153.6 x 90 mm
• 系统 — 处理器: Qualcomm® Snapdragon™ 660 (Octa‑Core 2.2 GHz)
• 系统 — 内存: 3 GB LPDDR4
• 系统 — 存储: eMMC onboard 32 GB
• 系统 — 操作系统: Android 9.0
• 系统 — WLAN: 支持（可选）
• 系统 — Bluetooth: 支持（可选）
• 系统 — RFID: HF RFID Reader 13.56 MHz（可选）
• 系统 — 灯条: 双侧内置 RGB LED 状态灯条
• 机械 — 外形尺寸: 189.4 x 145.4 x 36.1 mm
• 机械 — 开孔尺寸: 175.5 x 131.5 mm
• 机械 — 重量: 1.0 kg
• 安装: Panel mount；VESA mount
• 外壳: 金属（铝合金）
• 散热系统: 无风扇设计
• 环境 — 工作湿度: 10% to 90% RH, non‑condensing
• 环境 — 工作温度: 0°C to 50°C
• 环境 — 存储温度: -20°C to 60°C
• 抗冲击: MIL‑STD‑810G Method 516.6 Procedure I
• 抗振动: MIL‑STD‑810G Method 514.6 Procedure I
• 防护等级: 前面 IP65
• 认证: CE, FCC
• IO 端口 — USB: 2 x USB 2.0 (Type A), 1 x USB 3.0 (Type‑C)
• IO 端口 — 串口: 1 x RS232/422/485 (默认 RS232)
• IO 端口 — LAN: 1 x LAN (PoE, 支持 IEEE 802.3at PD)
• IO 端口 — 视频: 1 x Micro HDMI (可选)
• IO 端口 — 音频: 1 x Speaker
• IO 端口 — SD 卡槽: 1 x Micro SD card slot
• 附件: 100~240V AC to DC Adapter；Power Cord；Terminal Block to 2.5Ø Female Adapter Cable；Open Wire Cable with terminal block connector；VESA screws
• 电源 — 额定电压: 12V DC via terminal block
• 电源 — 适配器: 12V 50W
• 电源 — PoE: IEEE 802.3at (25 W)
• 摄像头: 前置 2 MP（可选）
