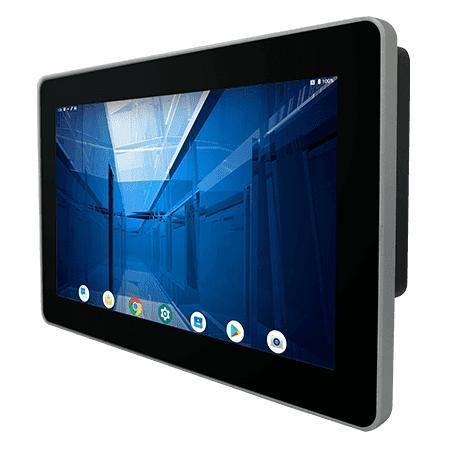

多触点触摸屏工业平板电脑 W10IM3S-PCH2-POE

PCAP电容式触摸屏10.1"1280 x 800

概述
Winmate W10IM3S-PCH2-POE 是 S 系列的 10.1 英寸 HMI 面板电脑，搭载 ARM A53 四核处理器（2.0 GHz）。针对机器控制、工厂自动化和操作员 HMI 应用设计，具有无风扇低功耗架构、前面板 IP65 防护和以太网供电（PoE）功能。可选模块包括 2MP 前置摄像头、HF RFID 读卡器（13.56 MHz）和无线连接。设备默认支持 Android，亦可选配 Linux 发行版。

主要特性

• 10.1" 1280 x 800 P-CAP 多点触控显示
• 无风扇设计，超低功耗
• 支持 PoE PD（IEEE 802.3at，最高 25 W）
• 可选 2 MP 前置摄像头与 HF RFID 读卡器（13.56 MHz）
• 前面板 IP65 防水防尘
• 支持 Android 或 Linux 操作系统

产品详情
显示

• 尺寸：10.1 英寸
• 触控/玻璃：投射式电容多点触控（4 点）
• 分辨率：1280 x 800
• 亮度：350 nits（可选 1000 nits）
• 对比度：800:1
• 可视角度：85/85/85/85
• 有效区域：216.96 x 135.6 mm

系统规格

• 处理器：ARM A53（四核 2.0 GHz）
• 内存：4 GB LPDDR4
• 存储：32 GB eMMC 板载
• 操作系统：默认 Android 11（可升级至 Android 13）；可选 Linux Yocto 5.15.47（QT 5.15）或 Ubuntu Server 22.04
• 可选 WLAN 与 Bluetooth

机械

• 尺寸：264 x 173 x 36 mm
• 开孔尺寸（Cut out）：250 x 159 mm
• 重量：1.2 kg
• 安装方式：面板安装；VESA 安装
• 外壳：塑料前框 + 金属后盖

环境

• 工作湿度：10%–90% RH，非冷凝
• 工作温度：0°C 至 50°C
• 存储温度：-20°C 至 60°C
• 抗冲击/振动：符合 MIL-STD-810H
• 前面板防护等级：IP65

认证

• CE
• FCC

I/O 接口

• USB：2 x USB 2.0 Type A；1 x Micro USB 2.0 OTG
• 串口：1 x RS232/422/485（默认 RS232）
• LAN：1 x 千兆以太网（10/100/1000 Mbps）
• 视频：1 x Micro HDMI 输出（可选）
• 音频：1 x 扬声器
• SD 卡槽：1 x Micro SD（最大 32 GB）

配件

• 100~240V AC 转 DC 适配器
• 电源线
• 端子块转 2.5Ø 母头适配线
• 带端子块连接器的裸线电缆
• VESA 螺丝

电源

• 供电：12V DC（端子块，默认）；可选 9~36V
• 适配器：12V 50W
• PoE：PoE (PD) 符合 IEEE 802.3at（25 W）

摄像头

• 前置摄像头：2 MP（可选）

技术规格

• 型号：W10IM3S-PCH2-POE
• 显示：10.1" 1280 x 800 P-CAP，350 nits（可选 1000 nits）
• 处理器：ARM A53（四核 2.0 GHz）
• 内存：4 GB LPDDR4
• 存储：32 GB eMMC 板载
• 操作系统：默认 Android 11（可升级至 Android 13）；可选 Linux Yocto 或 Ubuntu Server
• 网络：1 x 千兆 LAN；PoE PD IEEE 802.3at（25 W）
• 可选模块/I/O：Micro HDMI、HF RFID 13.56 MHz、2 MP 前置摄像头、WLAN、Bluetooth
• 前面板防护：IP65
• 尺寸 / 重量：264 x 173 x 36 mm / 1.2 kg
• 安装：Panel / VESA
• 工作温度 / 湿度：0°C 至 50°C；10%–90% RH 非冷凝
• 冲击 / 振动：符合 MIL-STD-810H
• 认证：CE、FCC
