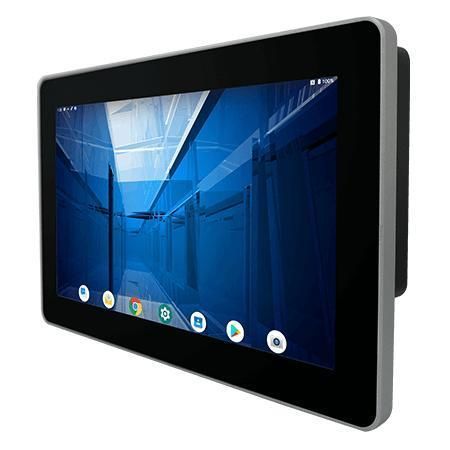

多点触摸屏式工业平板电脑 W10IQ3S-PCH2-POE

触摸屏电容触摸屏式PCAP电容式触摸屏

产品概述
Winmate W10IQ3S-PCH2-POE 是一款 10.1 英寸 S 系列 HMI 面板电脑，采用 Qualcomm® Snapdragon™ 660 平台。面向机器控制、工厂自动化与操作员 HMI，具备薄型金属外壳、前面板 IP65、防尘防溅、无风扇散热及 PoE 支持，便于工业和商业环境的安装部署。

主要特性

• 10.1" 1280 x 800，投射式电容多点触控（4 点）
• 无风扇设计，低功耗
• 支持 Power over Ethernet（PoE PD，IEEE 802.3at，最高 25 W）
• 可选 2 MP 前置摄像头与 HF RFID 读卡器（13.56 MHz）
• 前面板 IP65 等级，防尘防溅
• 窄边框扁平前面，便于清洁与集成

系统与连接

• 处理器：Qualcomm® Snapdragon™ 660（八核 2.2 GHz）
• 内存：3 GB LPDDR4；存储：32 GB eMMC（板载）
• 操作系统：Android 9.0
• 可选：WLAN 与蓝牙模块
• 可选：HF RFID 读卡器 13.56 MHz

接口

• USB：2 x USB 2.0（Type A），1 x USB 3.0（Type-C）
• 串口：1 x RS232/422/485（默认 RS232）
• LAN：1 x LAN PoE（at/af）
• 视频：1 x Micro HDMI（可选）
• 音频：1 x 扬声器
• 存储：1 x Micro SD 卡槽

机械

• 尺寸：264.57 x 173.29 x 35.7 mm；开孔尺寸：250 x 159 mm
• 重量：1.2 kg
• 安装：面板安装和 VESA 安装
• 外壳：金属箱体

环境与耐久性

• 工作温度：0°C 至 50°C；存储温度：-20°C 至 60°C
• 工作湿度：10% 至 90% RH，非冷凝
• 抗冲击与振动：符合 MIL-STD-810G（指定方法）
• 前面板防护等级：IP65

电源与配件

• 电源输入：12 V DC（端子台，默认）；可选 9–36 V
• 适配器：12 V 50 W；PoE PD 符合 IEEE 802.3at（25 W）
• 随附/可选配件：100–240 V AC/DC 适配器、电源线、端子台至 2.5Ø 母头适配线、开口线带端子连接器、VESA 螺丝

摄像头

• 可选前置摄像头：2 MP

认证

• CE
• FCC

技术规格

• 型号：W10IQ3S-PCH2-POE
• 制造商：Winmate
• 显示：10.1" 1280 x 800，P-CAP 多点触控，350 nits（1000 nits 可选），对比度 800:1
• 处理器：Qualcomm® Snapdragon™ 660；内存：3 GB LPDDR4；存储：32 GB eMMC
• 操作系统：Android 9.0
• 接口：2x USB2.0，1x USB3.0 Type-C，1x RS232/422/485，1x LAN PoE，1x Micro HDMI（可选），1x 扬声器，1x Micro SD 插槽
• 机械：264.57 x 173.29 x 35.7 mm；开孔 250 x 159 mm；重量 1.2 kg；金属外壳
• 环境：工作 0°C 至 50°C；存储 -20°C 至 60°C；10%–90% RH；前面板 IP65
• 可选模块：2 MP 前置摄像头、HF RFID 13.56 MHz、WLAN/BT
• 认证：CE、FCC
