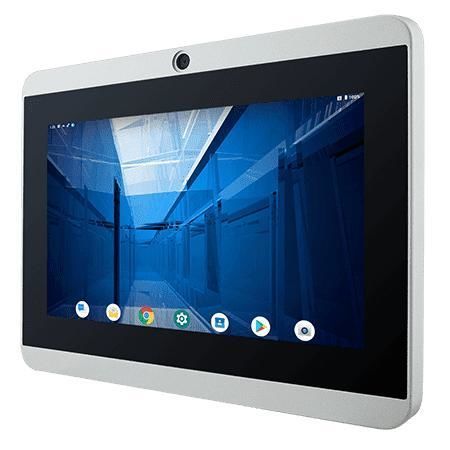

多点触摸屏式工业平板电脑 W07IM3S-PCO1-POE

PCAP电容式触摸屏7"1024 x 600

概述
Winmate W07IM3S-PCO1-POE 是一款基于 ARM A53 的 7 英寸 HMI 面板电脑，面向机器控制、工厂自动化和操作员界面。其特点为真平面玻璃前面板、无风扇散热、低功耗并支持以太网供电（PoE）。可选配 2MP 前置摄像头和 HF RFID 读卡器（13.56 MHz）。

主要特性

• 7" 1024 x 600 P-CAP 多点触控显示
• 无风扇设计与超低功耗
• 支持 PoE（IEEE 802.3at PD，25 W）
• 前面防护等级 IP65
• 可选 2MP 前置摄像头与 HF RFID 读卡器
• 默认 Android，亦可选配 Linux 系统
• 面板安装与 VESA 安装，金属外壳

显示

• 尺寸：7.0 inches
• 触控 / 玻璃：投射式电容多点触控（4 点）
• 分辨率：1024 x 600
• 亮度：1000 nits
• 对比度：700:1
• 有效区域：153.6 x 90 mm；可视角度：75,75,75,70

系统规格

• 处理器：ARM A53（四核 2.0 GHz）
• 内存：4 GB LPDDR4
• 存储：32 GB eMMC onboard
• 操作系统：Android 11（默认，可升级至 Android 13）；可选 Linux Yocto 或 Ubuntu Server
• 可选 WLAN 与 Bluetooth 支持

机械规格

• 尺寸：189.4 x 145.4 x 40 mm；开孔尺寸：175.5 x 131.5 mm
• 重量：1.0 kg
• 安装：面板安装与 VESA 安装
• 外壳：金属

环境

• 工作湿度：10% 至 90% RH，无冷凝
• 工作温度：0°C 至 50°C；存储温度：-20°C 至 60°C
• 抗冲击 / 抗振动：符合 MIL-STD-810H
• 前面 IP 等级：IP65

认证

• CE
• FCC

I/O 接口

• USB：2 x USB 2.0 Type A；1 x Micro USB 2.0 OTG
• 串口：1 x RS232/422/485（默认 RS232）
• LAN：1 x 10/100/1000 Mbps
• 视频：1 x Micro HDMI（可选）
• 音频：1 x 扬声器；SD：1 x Micro SD（最大 32 GB）

电源

• 电源输入：12 V DC（接线端子）
• 适配器：12 V 50 W（配件）
• PoE（PD）：IEEE 802.3at（25 W）

摄像头

• 前置摄像头：2 MP（可选）

配件

• 100 ~ 240 V AC 转 DC 适配器；电源线
• 端子转 2.5Ø 母头适配线；开路线端子线
• VESA 安装螺丝

技术规格

• 型号：W07IM3S-PCO1-POE
• 品牌：Winmate
• 显示：7.0" / 1024 x 600 / P-CAP
• 亮度 / 对比度：1000 nits / 700:1
• 处理器 / 内存 / 存储：ARM A53 Quad Core 2.0 GHz / 4 GB LPDDR4 / 32 GB eMMC
• 安装与外壳：面板 & VESA；金属外壳；无风扇设计
• 工作条件与认证：0°C–50°C；前面 IP65；MIL-STD-810H；CE、FCC
• I/O 与电源：USB x3、RS232/422/485、1GbE LAN、Micro HDMI（可选）、12 V DC 与 PoE PD（25 W）
