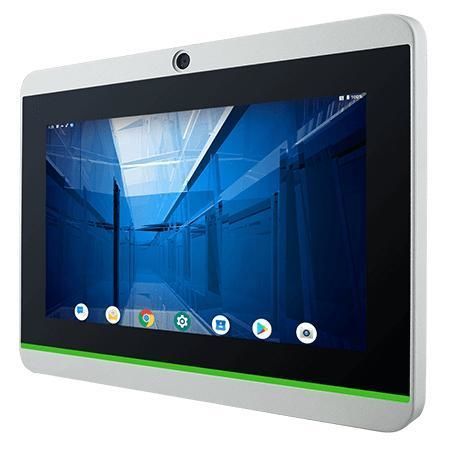

多点触摸屏式工业平板电脑 W07IQ3S-PCT1AC-POE

PCAP电容式触摸屏7"1024 x 600

概述
Winmate W07FA3S-PCT1AC-POE 是 S 系列（NXP i.MX6）7 英寸工业级 HMI 面板计算机，面向机器控制、工厂自动化与操作员界面。该产品配备投射电容式多点触控屏、无风扇低功耗设计、内置 RGB LED 灯条并支持 PoE 供电；可选 HF RFID 与前置摄像头，用于门禁、会议室预订与状态指示等场景。

主要特点

• 7.0" 投射电容式 (PCAP) 多点触控，分辨率 1024 x 600
• 无风扇设计，超低功耗
• 内置 RGB LED 指示灯条用于状态显示
• 支持 PoE（IEEE 802.3at，PD）
• 可选 2MP 前置摄像头
• 可选 HF RFID 读卡器（13.56 MHz）
• 前面板纤薄密封设计，前面防护等级 IP65，适用于预订终端与门禁

系统与显示

• 显示尺寸：7.0 inches
• 触控 / 玻璃：Projected Capacitive Multi Touch Screen (PCAP)
• 分辨率：1024 x 600
• 面板亮度：320 nits
• 对比度：1000:1
• 可视角度：75, 75, 75, 70
• 有效显示区域：153.6 x 90 mm
• 处理器：NXP i.MX6 Dual Core 1.0 GHz
• 内存：1 GB（默认），2 GB（可选）
• 存储：eMMC 16 GB（默认），eMMC 32 GB（可选）
• 可选操作系统：Ubuntu 18.04、Android 6.0、Debian 7.0、Linux 4.1.15 QT 5.5
• WLAN / 蓝牙：可选支持

尺寸与机械

• 外形尺寸（长 x 高 x 深）：189.4 x 145.4 x 39.8 mm
• 开孔尺寸（cut out）：175.5 x 131.5 mm
• 重量：约 1.0 kg
• 安装方式：默认壁挂；可选 VESA 安装
• 机壳：金属外壳
• 散热：无风扇设计

环境与防护

• 工作湿度：10% 到 90% RH，无冷凝
• 工作温度：0°C 到 50°C
• 存储温度：-10°C 到 60°C
• 前面防护等级：IP65

认证

• CE
• FCC

连接性与 I/O

• USB：1 x 控制台（Mini USB）、1 x USB OTG、1 x USB 2.0 Type-A
• 串口：1 x RS232/422/485（默认 RS232）
• LAN：1 x RJ45，支持 PoE（PD，IEEE 802.3at）
• 视频：1 x Micro HDMI（可选）
• 音频：1 x 扬声器
• 读卡：1 x Micro SD 卡槽
• 扩展：1 x mPCIe 插槽（half-size Wi‑Fi 用）
• CANBUS：1 x CANBUS D-sub9
• 电源输入：1 x 12V DC，2 针端子块

电源与配件

• 电源输入：12V DC（端子块）
• 适配器：12V 50W（含/可选）
• PoE：符合 IEEE 802.3at 的 PoE PD（25 W）
• 随机配件：100~240V AC 转 DC 适配器、电源线、端子块转 2.5Ø 母头适配线、带端子块连接器的裸线、电源驱动 CD 与手册、VESA 螺丝
• 可选配件：VESA 桌面支架、前侧壁挂安装套件、VESA 支架安装套件

技术规格

• 型号：W07FA3S-PCT1AC-POE
• 品牌：Winmate
• 显示：7.0" PCAP，1024 x 600，有效区 153.6 x 90 mm
• 亮度 / 对比度 / 视角：320 nits / 1000:1 / 75,75,75,70
• 处理器：NXP i.MX6 Dual Core 1.0 GHz
• 内存：1 GB（默认）/ 2 GB（可选）
• 存储：eMMC 16 GB（默认）/ 32 GB（可选）
• 操作系统选项：Ubuntu 18.04、Android 6.0、Debian 7.0、Linux QT（可选）
• 接口：USB Mini/OTG/Type-A、RS232/422/485、RJ45 PoE、Micro HDMI（选配）、Micro SD、mPCIe、CANBUS D-sub9、Speaker
• 电源：12V DC（端子块）与 PoE PD IEEE 802.3at（25 W）
• 尺寸 / 重量：189.4 x 145.4 x 39.8 mm / ≈1.0 kg
• 安装：壁挂（默认）、VESA 可选
• 防护：前面 IP65
• 选项：2MP 前置相机、HF RFID 13.56 MHz、WLAN/BT（可选）
• 认证：CE、FCC
