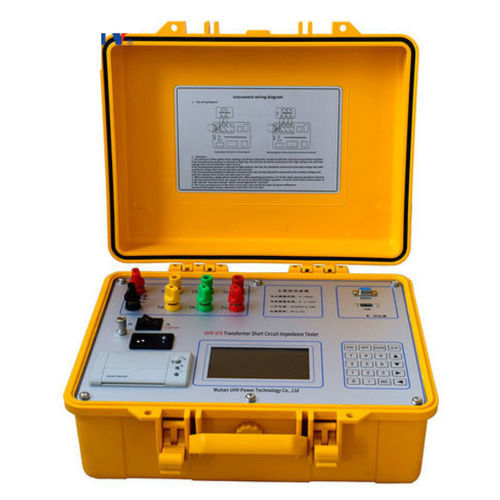

阻抗测试仪 UHV-370

电压相位功能

产品概述

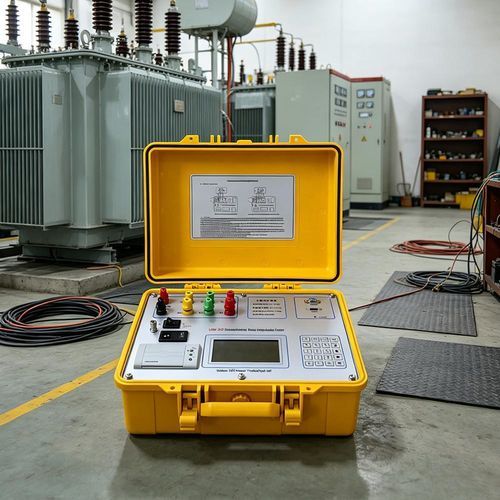

UHV-370是一款便携式变压器短路阻抗测试仪，设计用于现场快速检测变压器绕组变形并测量短路阻抗。设备具备宽电压和电流测量范围、7.0英寸触摸显示屏及内置高精度时钟，便于直观操作与带时标的结果记录。

产品参数
本仪器采用一次侧接线方式，无需外接稳压器。输入测试参数后，仪器自动启动三相测试并计算各相阻抗误差百分比，为绕组状态提供清晰的数值判断，便于快速评估。

技术参数
电压测量范围：5~400 V
电流测量范围：0.1~20 A
测量精度：0.2 d
工作电源：AC 220 V ±10%
电网频率：50 Hz
工作温度：-10 ℃ 至 50 ℃
环境湿度：≤85% RH
净重：6 kg

功能特点

• 由 AC 220 V 电源供电，自动向 AB、BC、CA 高压绕组输出测试电流并同步采集相间数据。
• 采用一次侧接线实现自动三相测试（无需测试线逆接）。
• 支持单相和三相测试，提供手动或自动操作模式。
• 自动调整输出电流以匹配被测对象的阻抗范围。
• 测量无需外接稳压器。
• 支持零序阻抗测量。
• 支持电感测量。
• 7.0英寸触摸液晶屏，带屏上引导和中文菜单，简化操作流程。
• 具备结果打印和存储功能，体积小、便于现场携带。

技术规格

• 型号：UHV-370
• 电压测量范围：5~400 V
• 电流测量范围：0.1~20 A
• 测量精度：0.2 d
• 工作电源：AC 220 V ±10%
• 电网频率：50 Hz
• 工作温度：-10 ℃ 至 50 ℃
• 环境湿度：≤85% RH
• 净重：6 kg
• 显示：7.0英寸触摸液晶屏，带屏上引导
• 内置高精度时钟以实现测量时标
• 功能：三相自动测试（一次接线）、单/三相测试、自动计算阻抗误差百分比、零序阻抗与电感测量、自动电流调节、打印与存储
• 应用：现场快速检测变压器绕组变形及短路阻抗测量
