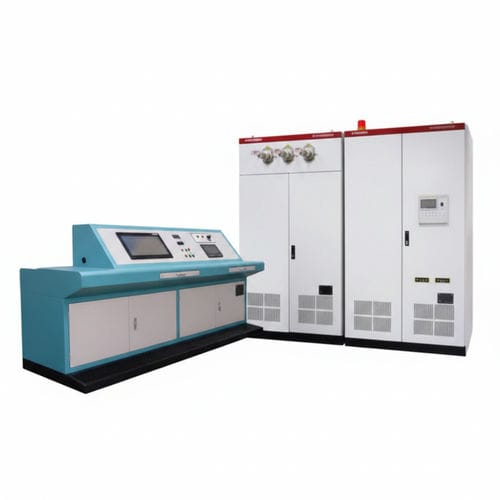

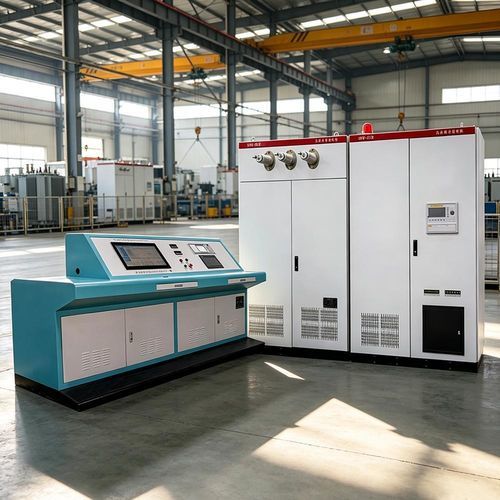

变压器试验台 UHV-315

阻力性能功率

概述
UHV-315 是一款面向电力变压器和配电变压器的专用试验台，提供完整的标准电气试验功能，并支持通过外部CT接口进行系统扩展。

功能用途

• 电力变压器与配电变压器的空载和负载特性试验
• 绕组直流电阻（DC电阻）测量
• 变比（TTR）及绕组接线组别校验
• 工频耐压试验（AC withstand）
• 外部CT接口及预留变压器端口以便扩容

测量技术

• 测量模块由MCU完全控制，实施同步采样
• 对采样数据自动处理，消除手工计算误差
• 测量结果实时数字显示

产品特性

• 大型背光LCD，具有直观的分类菜单操作界面
• 支持至2500 kVA的变压器全套试验：DC电阻、变比、空载/负载损耗测量及工频耐压等
• 电压、电流、功率参数可直接数字/模拟显示，并可现场打印测试报告
• 耐压试验过程中具备过流声光报警及可编程定时以实现测试自动化
• 支持通过外部CT接口及预留端口进行系统容量扩展

特性 / 技术规格

• 型号：UHV-315
• 适用标准：GB/T4776、GB/T5169、GB/4285-1993 等
• 支持试验：空载/负载特性、DC电阻、变比、绕组组别、工频耐压
• 最大被测变压器容量：可达2500 kVA
• 测量控制：MCU同步采样与自动数据处理
• 显示：大型背光LCD，实时数字显示
• 输出/接口：外部CT接口及预留变压器端口
• 安全/控制：过流声光报警、可编程定时
• 报告：现场打印测量参数与派生结果的能力
