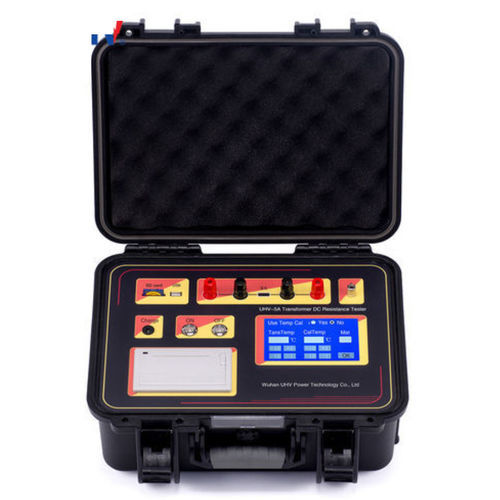

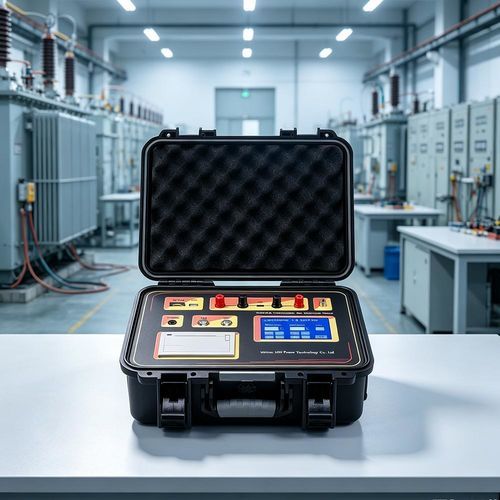

安全测试仪 UHV-5A

电阻低电阻用于电子设备

概述
本便携式仪器用于对变压器及其他感性负载进行直流绕组电阻测量。采用电流源补偿技术与四线（开尔文）测量法，消除引线/接触电阻引起的测量误差。内置过压保护、可充电锂离子电池，具有较高输出电流能力，适用于现场和实验室的高精度、可重复性测量。

产品参数
类型：一体便携式
外形尺寸：260 mm × 160 mm × 80 mm
重量：3 kg
内置电池：可充电直流锂离子电池
充电器：输入 AC 220 V (50±1) Hz — 输出 DC 29.4 V
工作温度：-10 °C 至 45 °C
相对湿度：≤85% RH（无冷凝）
最高海拔：≤2000 m
最大输出功率：100 W（5 A 电流档；开路电压约 20 V）

特点

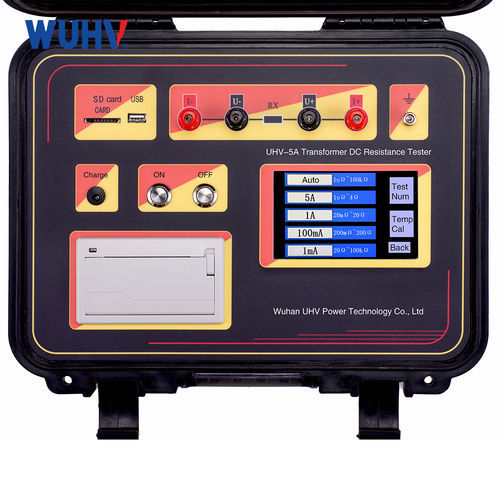

• 显示：5.0 英寸真彩触摸 LCD（中文界面；可按需提供英文）
• 存储：可保存最多 1,000 条测试记录
• 测试模式：内置大容量锂电池提供直流电源，便于户外检测
• 电流选项：五档自动电流设置（含 5 A）
• 高精度：精度 0.2% ± 2 位
• 测量范围：1 μΩ 至 100 kΩ；分辨率 0.1 μΩ
• 打印：内置高速微型热敏打印机，实时打印测试结果
• 文件管理：连接电脑时以 USB 大容量存储模式出现，可直接复制测试记录文件
• 参数设置：可配置编号、材料、被测绕组相位、绕组温度及换算温度等参数
• 自动关机：3 分钟无操作自动关机
• 电量显示：开机时显示电池电量
• 低电量保护：低电量提示并自动关机以保护电池

附注
测量方法：四线（开尔文）测量以消除引线/接触电阻影响。保护功能：集成过压保护及全面保护功能，确保仪器在现场与实验室环境中的安全性与重复性。

技术规格

• 型号：UHV-5A
• 类型：一体便携式
• 外形尺寸：260 mm × 160 mm × 80 mm
• 重量：3 kg
• 电源：内置可充电直流锂离子电池；充电器输入 AC 220 V (50±1) Hz，输出 DC 29.4 V
• 工作温度：-10 °C 至 45 °C
• 相对湿度：≤85% RH（无冷凝）
• 最高海拔：≤2000 m
• 最大输出功率：100 W（5 A；开路电压约 20 V）
• 测量范围：1 μΩ 至 100 kΩ；分辨率 0.1 μΩ
• 精度：0.2% ± 2 位
• 显示：5.0 英寸真彩触摸 LCD
• 存储：最多 1,000 条记录
• 电流设置：五档自动电流
• 打印机：内置高速微型热敏打印机
• 数据传输：连接电脑时为 USB 大容量存储模式以直接复制文件
• 保护功能：过压保护及全面保护功能
