容量因素测试系统 UHV-340

损耗因数角正切值未指定

概述

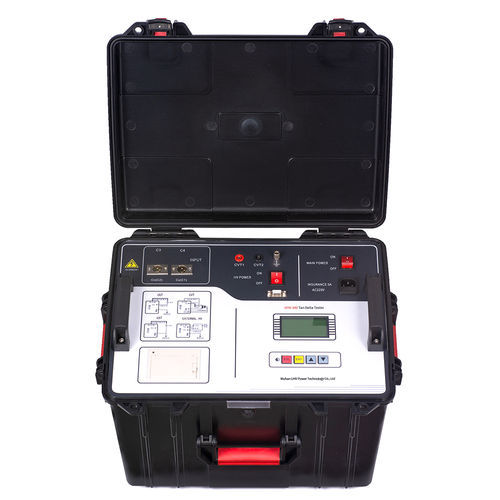

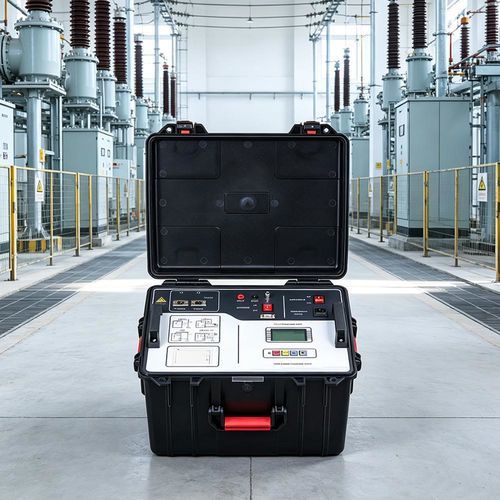

UHV-340变压器Tan Delta测试仪是用于发电厂和变电站变压器及其他高压设备的高精度全自动仪器，用于测量介质损耗正切（tgδ）和电容（Cx）。仪器采用频率变换抗干扰技术与数字分析，确保在强电场环境下的测量准确性与稳定性。

主要特性

• 频率变换抗干扰：在高达200%干扰下仍保持稳定测量，适合现场试验。
• 高精度测量：频率浮动、数字波形分析、桥路自校准及高精度三端标准电容，顺/逆接测量结果一致。
• 全量程输入电阻< 2 Ω，消除测试线附加电容影响。
• 支持外接油杯进行绝缘油介损测试，亦支持固体材料电极进行固体绝缘测试。
• 自动识别系统频率（50 Hz / 60 Hz），支持发电机供电，能在较大频率波动下工作。
• 内置串联与并联介损测量模式，兼容校准平台与介损标准，便于仪器校验。
• 多级安全保护：高压、低压、接地及CVT保护限值等，保障人员与设备安全；错误CVT测量时无10 kV输出。
• 自动追踪补偿测量大容量被试体时的电压上升（抗“容量上升”）。
• 抗震设计适应长途运输振动；随附高压绝缘电缆。
• 外接标准电容接口，自动追踪外部试验电源频率（40 Hz–70 Hz）；支持频率电源与串联谐振电源以完成大容量高压介损试验。
• 电路接触不良放电提示，便于辨识接线；可选热敏打印机；内置日历时钟并可存储100组测量数据。

技术参数 / 规格

• 高压输出：0.5–10 kV，500 V步进（20级）；容量：1500 VA。
• 精度：tgδ：±(读数 × 1.5% + 0.06%)；Cx：±(读数 × 1.5% + 5 pF)。
• 分辨率：tgδ：0.001%；Cx：0.001 pF。
• 测量范围：tgδ：0.001%–100%。
• 内部高压电容范围：3 pF–60000 pF / 10 kV；60 pF–1 µF / 0.5 kV。
• 外部高压电容范围：3 pF–1.5 µF / 10 kV；60 pF–30 µF / 0.5 kV。
• CVT变比测试：变比测量精度 ±(读数 × 1%)；量程 10–99,999；相位测量精度 ±0.1°；相位量程 0–359.9°。
• 电源：AC 220 V ±10%，50/60 ±1 Hz。
• 测量方式：单频模式（45/50/55/60/65 Hz）及不同频率自动转换模式（50D：45Hz/55Hz；60D：55Hz/65Hz）。
• 谐波适应性：≤ 3%。
• 适用环境温度：-15 ℃–50 ℃；相对湿度 < 80%。
• 外形尺寸：460 × 345 × 345 mm；重量：35 kg。
