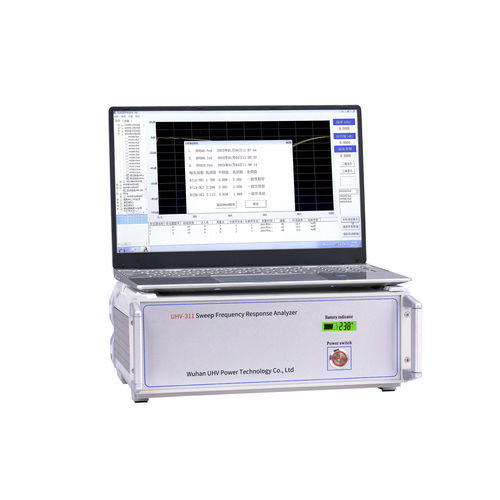

频率响应分析仪 UHV-311

监控机器监控用于测试

概述

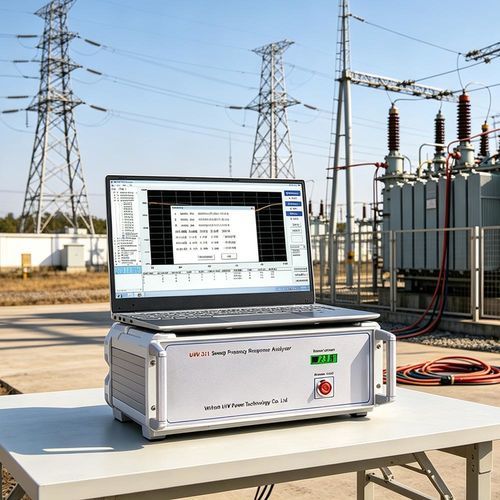

核心技术：基于DDS的数字高速频率扫描。测量模式：线性扫描与分段扫描。控制架构：内置微处理器，采用军规级稳定性元件。设备用于现场频率响应分析（FRA），评估变压器绕组完整性。

产品参数
采用内部FRA算法，高分辨率测量绕组特性参数，可检测机械变形（变形、鼓包、位移、倾斜）及电气故障（绕组间短路、相间接触故障）。非侵入式流程将现场干预降到最低，避免拆解变压器。

技术参数
线性扫描频率范围：1 kHz – 1 MHz
分段扫描范围：0.5 kHz – 1 kHz；0.5 kHz – 10 kHz；10 kHz – 100 kHz；100 kHz – 500 kHz；500 kHz – 1000 kHz
幅度范围：-100 dB – +20 dB
幅度测量精度：±1 dB（+20 dB 至 -60 dB）；±2 dB（-60 dB 至 -100 dB）
扫描精度：0.01%
信号输入阻抗：1 MΩ
信号输出阻抗：50 Ω
同相测试重复性：99.5%
仪器尺寸（长 × 宽 × 高）：300 × 340 × 120 mm
铝合金包装箱尺寸（长 × 宽 × 高）：310 × 400 × 330 mm
重量：10 kg

特性

• 先进DDS核心：为0–1 MHz范围内的高精度FRA提供专用数字高速扫描。
• 高保真采集系统：SoC控制架构，双通道16位A/D采样，重复性≥99.5%。
• 双模式扫描：支持线性与分段频率分析，兼容国家技术标准（GB/T 1094.18）。
• 非侵入检测方案：仅需母线断开，避免变压器拆解。
• 现场人机工程：测量不敏感的引线配置，保障在油箱上安全操作。
• 标准合规输出：轴刻度可选（线性或对数），满足幅频规范。
• 智能信号控制：软件自动量程 ±10 V 输出，采样频率自适应。
• 高分辨率扫描：可配置分辨率步进（0.25 / 0.5 / 1 kHz）以获得更细致的频谱。
• AI驱动诊断：6曲线历史比对、按轴分析、自动参数计算及绕组变形诊断并给出专家级结论。
• 自动化报告套件：环境参数记录、测量数据存档，生成彩色Word/PDF报告。

技术规格

• 型号：UHV-311
• 线性扫描频率范围：1 kHz – 1 MHz
• 分段扫描范围：0.5 kHz – 1 kHz；0.5 kHz – 10 kHz；10 kHz – 100 kHz；100 kHz – 500 kHz；500 kHz – 1000 kHz
• 幅度范围：-100 dB 至 +20 dB
• 幅度精度：±1 dB（+20 dB 至 -60 dB）；±2 dB（-60 dB 至 -100 dB）
• 扫描精度：0.01%
• 输入阻抗：1 MΩ
• 输出阻抗：50 Ω
• 同相测试重复性：99.5%
• 仪器尺寸（长×宽×高）：300 × 340 × 120 mm
• 包装箱尺寸（长×宽×高）：310 × 400 × 330 mm
• 重量：10 kg
