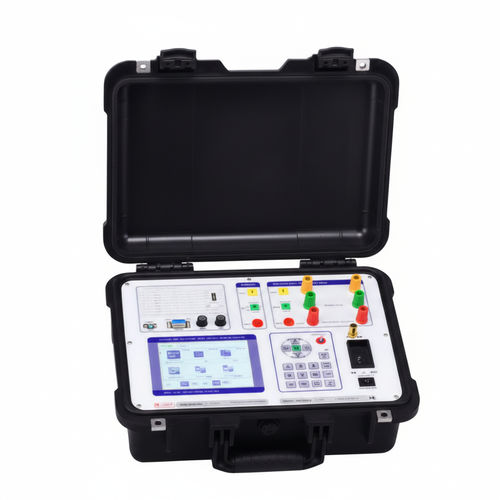

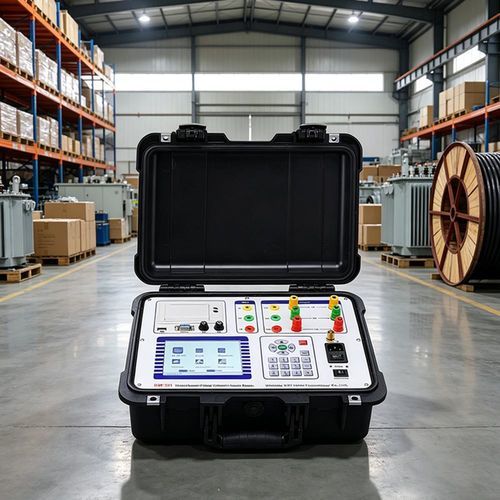

容量测试仪 UHV-321阻抗相位顺序功率
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 测试类型
- 功率, 容量, 相位顺序, 阻抗, 短路电流
- 测试产品
- 用于变压器, 单相和三相设备
- 应用
- 用于供电系统, 生产, 用于变电站
- 配置
- 手持式
- 其他特性
- 自动, 带LCD屏幕, 配有相位序列指示器
产品介绍
UHV-321 是一款便携式测试仪，专为配电变压器的容量测量、空载特性测试及短路损耗分析而设计。
主要功能与特性
应用 / 典型用途
故障排查 — 常见问题
质量保证与服务
技术参数
主要功能与特性
- 适用于配电变压器的容量测量（30kVA～31500kVA）。
- 空载损耗和短路损耗测试。
- 高次谐波分析，支持原始波形和条形图显示，用于评估多阶谐波含量及总谐波失真（THD）。
- 三相试验时自动校验接线并显示三相电流‑电压向量图。
- 多种修正机制：波形修正、温度修正、非额定电压/电流修正及校准修正，提高现场测量精度。
- 电流与电压自动量程切换（0–100A；线电压0–750V / 相电压0–450V）。
应用 / 典型用途
- 配电变压器的现场检验与验收：容量核实、空载及短路损耗分析。
- 通过谐波分析进行现场电能质量评估。
- 适用于电网维护团队、调试及工厂测试，满足自动修正和自动量程需求。
故障排查 — 常见问题
- 开机无显示：检查背板 AC 220V 保险丝盒，必要时更换保险丝。
- 屏幕突然黑屏：按复位按钮并重启设备。
- 测量或计算结果异常：检查外部接线、操作或接线选择错误并确认参数设置。
- 电压或电流显示为零：检查电流量程保险丝是否熔断。
质量保证与服务
- 制造商提供有限质保及维护服务。
- 保修期内提供免费维修；保修期外收取维护费用。
- 具体保修期限及联系方式见产品文档。
技术参数
- 容量测量范围：30kVA ~ 31500kVA
- 电流测量范围：0 - 100A（自动量程切换）
- 电流测量精度：±(0.2% + 3 位)
- 电压测量范围：线电压 0 - 750V；相电压 0 - 450V（自动量程切换）
- 电压测量精度：±(0.2% + 3 位)
- 绝缘电阻：> 100 MΩ
- 泄漏电流：< 3.5 mA
- 耐压性能：机箱电源连接可耐受1500V；可外接变压器以扩展测量范围
- 频率范围：40 ~ 65 Hz（精度等级 0.2）
- 电源输入：AC 220V ± 10%
