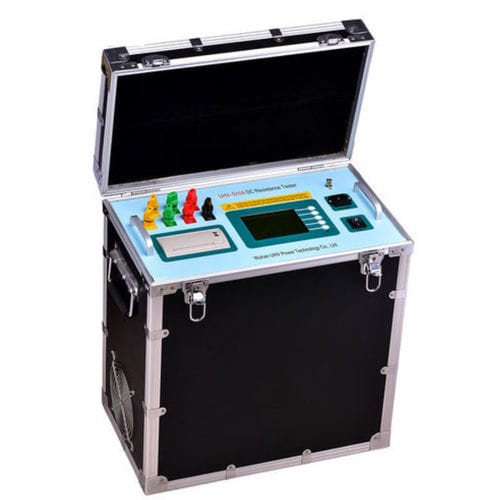

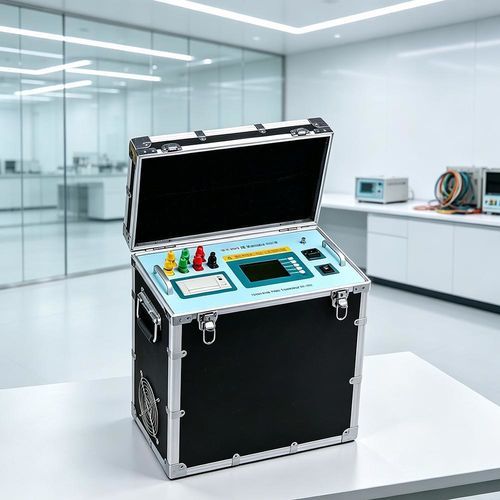

直流测试仪 UHV-S10A

电阻集成电路用于变压器

概述
该仪器具有大电流输出并可自动选择电流，操作简便。集成可靠的保护电路，采用轻便的工业塑料外壳，便于携带。

产品参数
本直流电阻快速测试仪为变压器直流电阻测量的最新一代产品，针对大容量变压器的三相绕组直流电阻测量进行了优化，可同时测量变压器的三相绕组直流电阻，从而缩短现场测量时间。

技术参数
测试电流（单相）：1A、5A、10A、20A
测试电流（三相）：1A、5A、10A
测量范围（单相）：1A 10mΩ ～ 20Ω；5A 1mΩ ～ 4Ω；10A 1mΩ ～ 2Ω；20A 1mΩ ～ 1Ω
测量范围（三相，每相）：1A 10mΩ ～ 6Ω；5A 1mΩ ～ 1Ω；10A 1mΩ ～ 0.6Ω
测量精度：±(0.2% 全量程 ± 2 位)
最大分辨率：0.1 mΩ
数据存储容量：150 组
电源：AC 220V ±22V，50Hz ±2Hz
工作环境：环境温度 0°–40°C；相对湿度 ≤80%

特性

• 可同时测量变压器三相绕组的直流电阻，一次测量完成全部绕组。
• 适用于带负载分接开关（on‑load tap changers），无需放电即可直接调节分接，测量时间约为传统单相测量的三分之一。
• 配备大尺寸 LCD 显示屏和清晰的图形界面，操作直观简便。
• 带面板打印机及大容量非易失性存储器，可在现场保存并打印测量结果。
• 测量数据稳定、速度快且重复性好，适合变压器直流电阻的现场检测。

注意事项

• 测量无负载电压调节变压器时，请在切换分接开关前确认放电指示已完成。
• 测量过程中严禁拆除接线。
• 如果充电进度条和电流显示长时间停滞，可能是被测绕组电阻超出测量范围；按“Exit”返回，重新选择电流后重试。
• 更换保险丝及配件时，请使用与本仪器相同型号的零件。

特性 / 技术规格

• 型号：UHV‑S10A
• 功能：变压器绕组直流电阻快速测量（支持三相同时测量）
• 测试电流（单相）：1A、5A、10A、20A
• 测试电流（三相）：1A、5A、10A
• 测量范围：详见技术参数
• 精度：±(0.2% 全量程 ± 2 位)
• 分辨率：0.1 mΩ
• 数据存储：150 组
• 电源：AC 220V ±22V，50Hz ±2Hz
• 工作条件：0°–40°C， 相对湿度 ≤80%
• 显示：大尺寸图形 LCD
• 选项：前面板打印机、 大容量非易失性存储器
