数字比率计 UHV-331

用于变压器

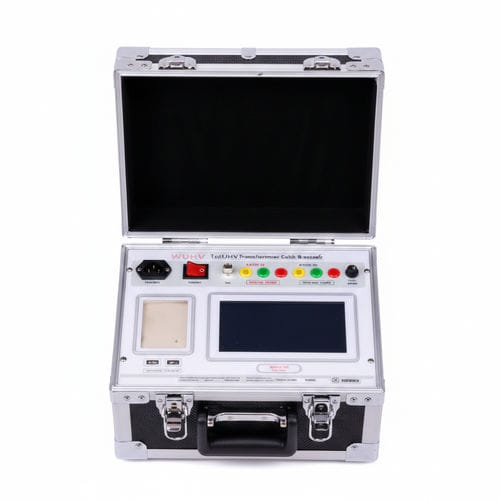

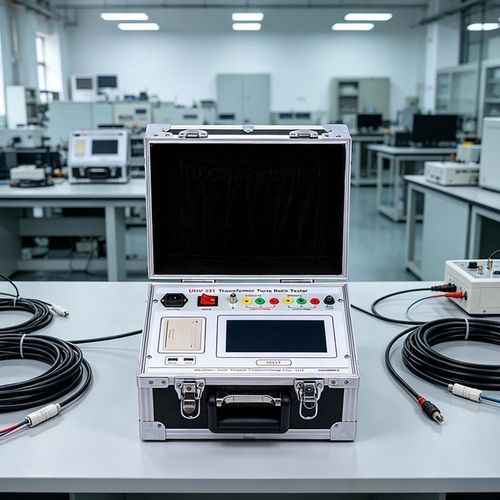

UHV-331 变压器匝比测试仪是一款便携式仪器，用于测量三相变压器的匝比及绕组/矢量组，包含支持 Z 型联结的变压器。适用于现场和检修车间，满足快速、可重复的测量及灵活的数据管理需求。

主要特性

• 适用于三相变压器，包括 Z 型（零序）联结的变压器。
• 提供两种输出电压选项，适用于零序电流较高的变压器。
• 自动计算抽头（tap）位置并识别矢量组。
• 快速测量：约18秒完成三相测量。
• 重复性好，测量结果稳定。
• 可自动存储最多99组测试数据。
• 数据处理灵活：检索、打印、导出至 USB、删除及上传至 PC。
• 具备变压器短路和匝间短路保护；短路故障信息显示在 LCD 屏上。
• 兼容 PC 软件，可实现测试全过程控制与数据管理。
• 附带详细使用手册；结构紧凑（略大于 A4 纸），主机重量 6.9 kg。

技术参数 / 规格

• 变比测试范围：0.8～10000
• 组别（矢量）测试范围：0～11
• 变比测试精度：class 0.1 (HV: 0.8～200)
• 变比测试精度：class 0.2 (HV: 200～1000)
• 变比测试精度：class 0.5 (HV: 1000～10000)
• 变比测试精度：class 0.2 (LV: 0.8～100)
• 变比分辨率：0.0001
• 电源输入：220V ±10%，50Hz ±1Hz
• 工作温度：-20℃ ～ 40℃
• 相对湿度：≤85%，无凝露
• 主机外形尺寸：325 mm × 280 mm × 190 mm
• 主机重量：6.9 kg
