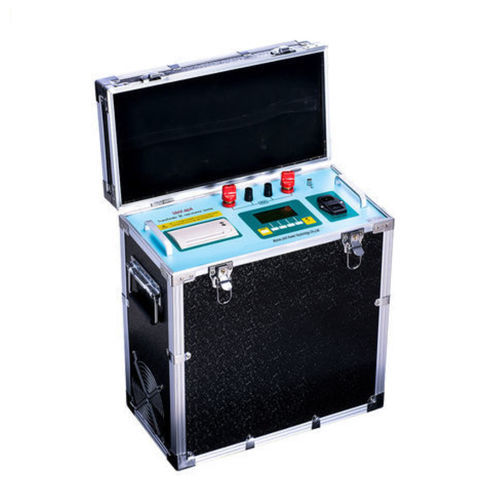

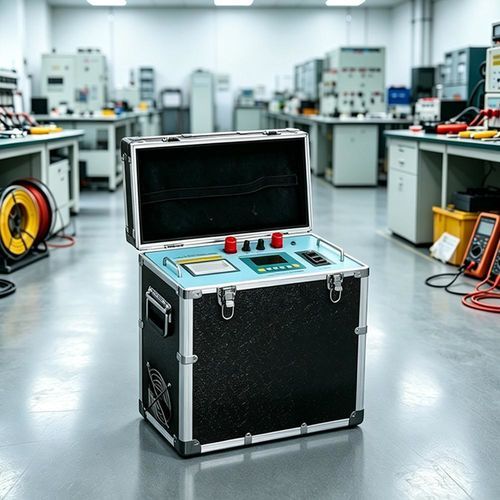

变压器毫欧表 UHV-40A

数字便携式

概述
用于变压器绕组和高功率感性设备的紧凑型轻量化直流绕组电阻测试仪。菜单操作直观，测量快速且可重复，测量精度为±0.2%（满量程）±2 位，分辨率 0.1 μΩ。

产品参数
适用于变压器交接、检修及抽头开关维护。提供多档测试电流、内部数据存储与便携式机身，适合现场与车间诊断。

技术参数
测试电流：2.5 A、5 A、10 A、20 A、40 A
测量范围：2.5 A：10 mΩ–8 Ω；5 A：1 mΩ–4 Ω；10 A：1 mΩ–2 Ω；20 A：1 mΩ–1 Ω；40 A：1 mΩ–500 mΩ
测量精度：±（0.2% 满量程 ±2 位）
数据存储：255 条记录
显示：LCD，电阻显示 4½ 位
分辨率：0.1 μΩ
电源：AC 220 V ±22 V，50 Hz ±2 Hz（保险 10 A）
最大功耗：1200 W（40 A 时）
工作环境：0 °C 至 40 °C，湿度 ≤ 80%
尺寸：440 × 230 × 490 mm
重量：20 kg（不含附件）

特点

• 体积紧凑，便于现场和车间使用。
• 菜单清晰，便于操作。
• 测量速度快，数据稳定且可重复。
• 具备自动放电和放电指示功能，降低误操作风险，提升安全性。

注意事项

• 测量感性负载后，不要立即拔除测试导线；需等待仪器放电指示完成，以避免感性放电危险。
• 对于无负荷抽头开关，测量过程中不得切换抽头位置。
• 测量过程中若断电，仪器将自动启动放电；请勿立即拆除接线，至少等待 30 秒。
• 测量时不得将其他未测试绕组短接至接地，否则会减缓磁化并延长数据稳定时间。
• 启动前检查电源电压：AC 220 V ±10% 50 Hz。
• 确认被测设备已断电并与其他带电设备隔离后再进行测试。
• 实验过程中确保机壳可靠接地。
• 测试时勿在设备面板上或周围放置无关物品。
• 更换保险丝及附件时，请使用与仪器指定相同型号的零件。
• 仪器应防潮、防油。

特性 / 技术规格

• 型号：UHV-40A
• 测试电流：2.5 A、5 A、10 A、20 A、40 A
• 电流对应测量范围：2.5 A (10 mΩ–8 Ω)；5 A (1 mΩ–4 Ω)；10 A (1 mΩ–2 Ω)；20 A (1 mΩ–1 Ω)；40 A (1 mΩ–500 mΩ)
• 精度：±（0.2% 满量程 ±2 位）
• 分辨率：0.1 μΩ
• 显示：LCD，4½ 位
• 数据存储：255 条记录
• 电源：AC 220 V ±22 V，50 Hz ±2 Hz（保险 10 A）
• 最大功耗：1200 W（40 A 时）
• 工作温度：0 °C 至 40 °C，湿度 ≤ 80%
• 外形尺寸：440 × 230 × 490 mm
• 净重：20 kg（不含附件）
