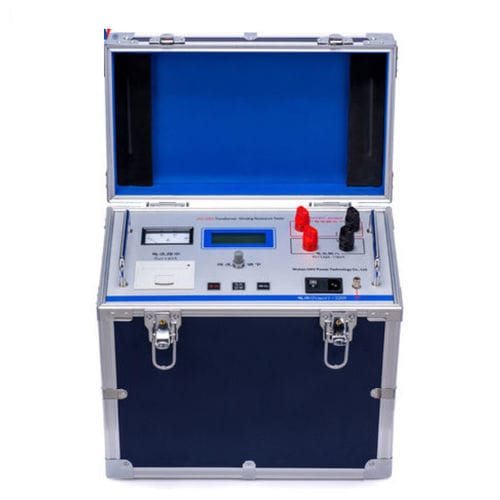

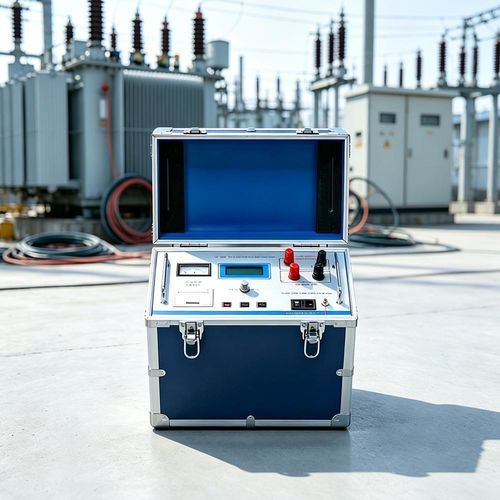

直流测试仪 UHV-100A

电阻定子绕组用于变压器

概述
UHV-100A 变压器直流绕组电阻测试仪采用先进的电源技术与高速微控制器控制，可对变压器绕组进行自动化、高精度的直流电阻测量。仪器体积小、重量轻、输出电流大、抗干扰能力强，具备自动放电、放电报警及完整的保护功能。

技术参数
试验电流：10 A、20 A、40 A、100 A
测量范围：10 μΩ ～ 100 mΩ（100 A）；100 μΩ ～ 500 mΩ（40 A）；200 μΩ ～ 1 Ω（20 A）；500 μΩ ～ 2 Ω（10 A）
精度：0.2 %
分辨率：0.1 μΩ
工作温度：0 ～ 40 ℃
环境湿度：≤ 90% RH（无冷凝）
工作电源：AC 220 V ±10%，50 Hz ±1 Hz
重量：17 kg
外形尺寸（宽×深×高）：400 × 230 × 380 mm

别名

• DC Winding Resistance Tester
• Resistance Meter
• Three-circuit Transformer DC Resistance Tester

安全措施

• 使用前请仔细阅读说明书。
• 操作人员应具备基本电气知识。
• 避免在雨中、腐蚀性气体环境、粉尘过多、高温或直射阳光下使用。
• 避免长时间颠簸或强烈振动。
• 维护与调试应由合格人员执行。
• 测试完成后，等待放电报警停止后再切断电源并取下测试线。
• 测量空载分接开关时，须在放电指示报警停止后再换档。
• 测试过程中禁止移动测试夹或电源线。

注意事项

• 测试空载分接开关前应先复位，放电后在报警停止至少 10 秒后再操作。
• 断开前确认放电结束并报警停止；最好等待 >10 秒以确保电荷已完全释放。
• 按技术规格的量程选择电流，不得超出或低于规定范围。若电流超过预设值，仪器将处于“charging”状态；若量程不足，显示“current too low”，应确认并选择合适电流。
• 使用磁助接法时注意量程变化，因两组高压线圈并联、一组串联，可能使测试回路增加约 1.5 倍的高压线圈电阻，应相应调整量程选择。
• 三线磁助法在放电后拆除短接时可能因剩余电流产生火花或放电，此属正常现象。
• 将测试夹连接到绕组引出端子时，应清除端子表面氧化膜或接后使夹子转动数次以确保良好接触，从而获得准确测量。

特性 / 技术规格

• 型号：UHV-100A
• 试验电流：10 A / 20 A / 40 A / 100 A
• 测量范围：见技术参数
• 精度：0.2 %
• 分辨率：0.1 μΩ
• 工作温度：0 ～ 40 ℃
• 相对湿度：≤ 90% RH（无冷凝）
• 电源：AC 220 V ±10%，50 Hz ±1 Hz
• 重量：17 kg
• 外形尺寸：400 × 230 × 380 mm
