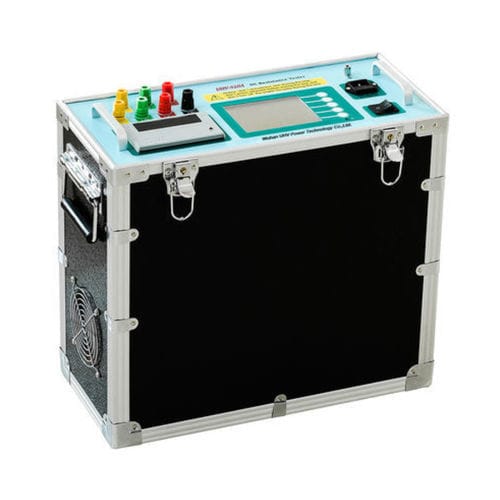

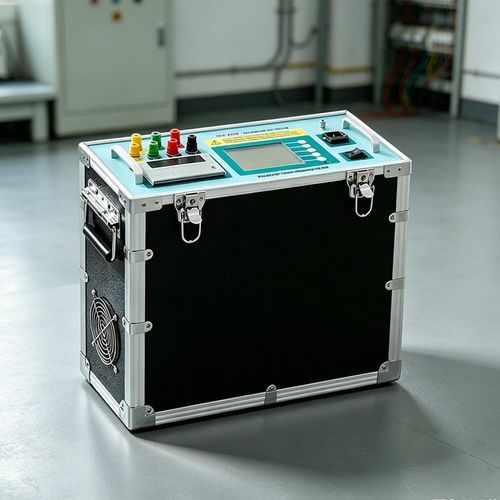

电阻测试仪 UHV-S20A

用于变压器用于变电站用于供电系统

概述
可同时测试变压器三相绕组的直流电阻。配备全面的保护功能，LCD 显示屏带完整英文菜单，操作直观便捷。

产品参数
三相直流电阻测试仪为新一代测量变压器直流电阻的仪器，针对大容量三相绕组的测量进行了优化。支持三相同时测量，可缩短测试时间并简化现场作业流程。

技术参数

• 测量模式：单相（两相）与三相
• 电流档（单相）：1A、5A、10A、20A、40A
• 电流档（三相）：1A、5A、10A、20A
• 测量范围（单相按档）：1A：10 mΩ–20 Ω；5A：1 mΩ–4 Ω；10A：1 mΩ–2 Ω；20A：1 mΩ–1 Ω；40A：1 mΩ–0.5 Ω
• 测量范围（三相，各相按档）：1A：10 mΩ–6 Ω；5A：1 mΩ–1 Ω；10A：1 mΩ–0.6 Ω；20A：1 mΩ–0.3 Ω
• 最大分辨率：0.1 mΩ
• 测量精度：±0.2%（满量程）±2 位
• 数据存储：150 组
• 电源：AC 220V ±22V，50Hz ±2Hz
• 工作环境：温度 0℃–40℃；相对湿度 ≤80% RH

功能特点

• 支持三相同时测量，显著缩短变压器测试时间
• 能快速且精确地测量绕组直流电阻
• 配备多重保护功能，适合现场安全使用
• 体积紧凑，便于携带和现场部署
• 英文菜单LCD，操作直观
• 测试速度快，精度高，数据重复性好，抗干扰能力强

特性 / 技术规格

• 型号：UHV-S20A
• 用途：变压器绕组直流电阻测量（单相/三相）
• 可选电流范围：单相最高 40A；三相每相最高 20A
• 测量范围：根据电流档从 1 mΩ 到数十欧姆不等（详见表格）
• 分辨率：0.1 mΩ
• 精度：±0.2%（满量程）±2 位
• 数据存储：150 组
• 电源：交流 220V ±22V，50Hz ±2Hz
• 工作条件：0℃–40℃，≤80% RH
• 主要功能：三相同时测量、多重保护、便携设计、LCD 菜单
