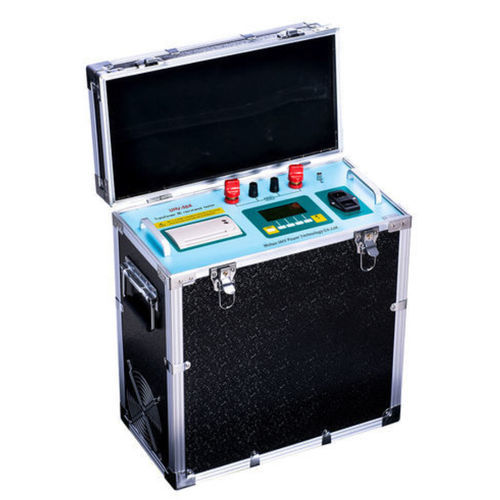

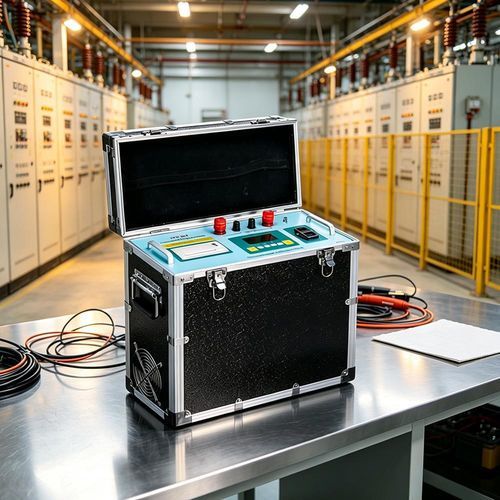

电阻测试仪 UHV-50A

测试完整性直流定子绕组

概述
UHV-50A 直流绕组电阻测试仪采用改进的电源设计，具有性能稳定、测量快速、数据重复性好等特点。适用于变压器绕组及大功率感性设备的直流电阻精密测量，适合生产检验、研发和现场维护使用。

技术参数
试验电流：2.5 A、5 A、10 A、20 A、50 A
测量范围：2.5 A：10 mΩ～8 Ω；5 A：1 mΩ～4 Ω；10 A：1 mΩ～2 Ω；20 A：1 mΩ～1 Ω；50 A：1 mΩ～500 mΩ
测量精度：满量程 ±0.2% ±2 位
数据存储：255 条记录
显示：液晶显示，电阻以 4 1/2 位显示
最大分辨率：0.1 μΩ
电源：AC 220 V ±22 V、50 Hz ±2 Hz（熔断器 5 A）
最大功耗：1500 W（试验电流 10 A 时）
工作环境：0 ℃～40 ℃；相对湿度 ≤ 80%
外形尺寸：440 × 230 × 490 mm
重量：16 kg（含附件）

特点

• 体积小、重量轻，便于车间和现场使用。
• 中文菜单操作，界面清晰，便于重复操作。
• 测量速度快，数据稳定精确。
• 具备自动放电及放电指示功能，减少误操作，保障设备和人员安全。

仪器重要性
直流电阻的精确测量对评估绕组完整性、故障诊断和接触质量验证至关重要。仪器基于欧姆定律，通过受控电流注入和电压测量，将结果由电子单元转换为可靠的电阻值，为维护和质量控制提供依据。

适用领域
广泛应用于变压器制造与检验、电力系统维护、电气设备生产、科研实验室等需要低阻抗精密测量的场景（包括半导体工艺、材料研究以及部分生物电阻抗测试）。

特性 / 技术规格

• 型号：UHV-50A
• 可选试验电流：2.5 A / 5 A / 10 A / 20 A / 50 A
• 按电流划分的典型测量范围：2.5 A（10 mΩ–8 Ω）、5 A（1 mΩ–4 Ω）、10 A（1 mΩ–2 Ω）、20 A（1 mΩ–1 Ω）、50 A（1 mΩ–500 mΩ）
• 精度：满量程 ±0.2% ±2 位
• 数据存储：最多 255 条记录
• 显示：LCD，4 1/2 位
• 最大分辨率：0.1 μΩ
• 电源：AC 220 V ±22 V、50 Hz ±2 Hz（熔断器 5 A）
• 最大功耗：1500 W（10 A 时）
• 工作环境：0 ℃～40 ℃，相对湿度 ≤ 80%
• 尺寸：440 × 230 × 490 mm
• 重量：16 kg（含附件）
