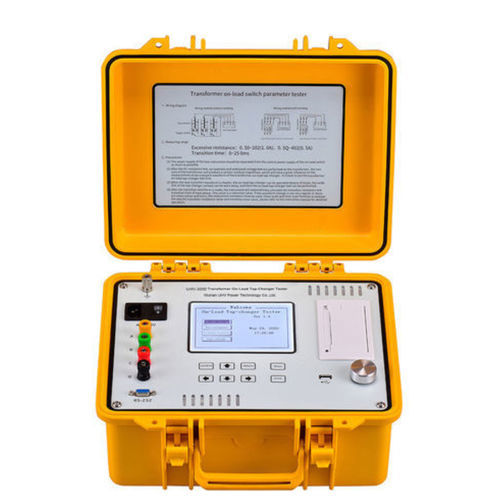

电测量仪器 UHV-3000

电场电阻式电动

概述
UHV-3000 是用于电力变压器有载分接开关（OLTC）现场测试的仪器。可测量过渡波形、过渡时间、过渡电阻并检验三相同步。设备配备双电流输出、保护电路、自动计算功能、5.7" 液晶显示和 USB 数据存储，适用于现场诊断。

用途

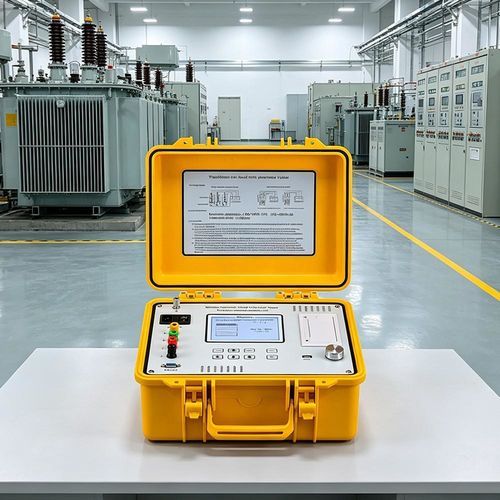

用于开关站和工业场所的投运、日常维护及故障诊断。适用于单相和三相的检测与波形分析。

技术参数
输出电流：1.0 A，0.5 A
过渡电阻测量范围：0.5 Ω–20 Ω（1.0 A 时）；0.5 Ω–40 Ω（0.5 A 时）
过渡时间范围：0–250 ms
过渡电阻精度：±(5% 读数 + 3 位)
过渡时间精度：±(0.1% 读数 + 3 位)
工作温度：-10℃–50℃
相对湿度：≤85% RH
电源：AC 220 V ±10%，50 ±1 Hz
数据存储：U 盘（USB）和本地存储
尺寸：345 × 295 × 175 mm
重量：5 kg

特点

• 双电流输出（1.0 A / 0.5 A），扩展测量范围。
• 自动计算过渡电阻与过渡时间。
• 完善的保护电路，适合现场安全使用。
• 5.7" 液晶便于现场直接查看波形与参数。
• 支持 USB 存储，便于导出波形与日志。
• 独立按键操作与一键飞梭，提高操作效率。
• 便携轻巧，适合现场作业。

规格

• 型号：UHV-3000
• 输出电流：1.0 A，0.5 A
• 过渡电阻：0.5 Ω–20 Ω（1.0 A）；0.5 Ω–40 Ω（0.5 A）
• 过渡时间：0–250 ms
• 精度：见技术参数
• 工作环境：-10℃–50℃；≤85% RH
• 电源：AC 220 V ±10%，50 ±1 Hz
• 存储：USB 与本地
• 尺寸：345 × 295 × 175 mm
• 重量：5 kg
