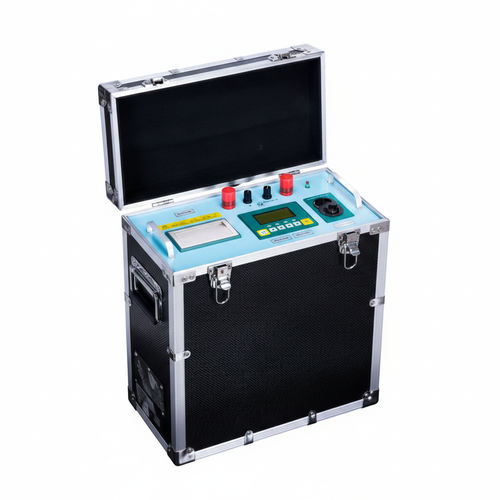

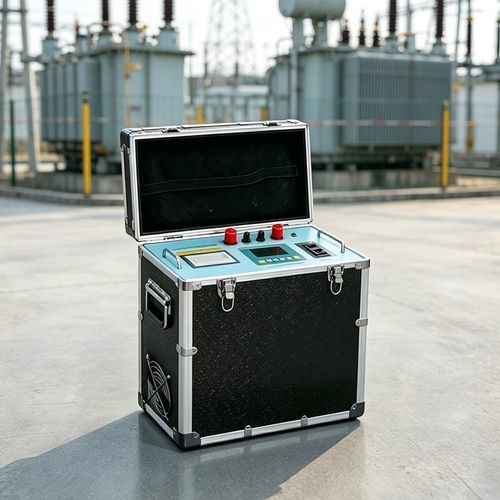

变压器测试仪 UHV-20A

高电压低电阻手持式

UHV-20A 是一款便携式直流绕组电阻测试仪，用于测量变压器和高压电抗器绕组的直流电阻。该仪器在受理检验、维护及分接头调整中提供快速可重复的测量，并配备多重保护与放电功能。

产品特点

• 紧凑便携：体积和重量较小，便于现场携带。
• 操作简便：直观的控制界面，测试高效。
• 测量快速且准确：高速采集，结果稳定且可重复。
• 安全功能完善：自动放电与放电指示，具备反电动势保护、断路保护和断电保护。

运输与存放

• 运输：建议使用木箱包装和缓冲材料以防止损坏；若不使用木箱，禁止随意堆放——最大包装堆叠层数为两层；运输过程中仪表面板应朝上。
• 存放：将仪器置于干燥、清洁、通风且无腐蚀性气体的房间；在仪器底部放置防潮垫；无木箱时避免随意堆放。

适用场景

• 用于变压器验收测试、维护和分接头（调压开关）调整等高功率感性设备的绕组电阻测量。

技术参数 / 规格

• 型号：UHV-20A
• 测量电流：1 A、5 A、10 A、20 A
• 测量范围：1 A：10 mΩ ~ 20 Ω；5 A：1 mΩ ~ 4 Ω；10 A：1 mΩ ~ 2 Ω；20 A：1 mΩ ~ 1 Ω
• 精度：±0.2%（满量程）
• 数据存储：255 条
• 显示：液晶；电阻显示：4 1/2 位
• 最大分辨率：0.1 mΩ
• 电源：AC 220 V ±22 V，50 Hz ±2 Hz（保险 5 A）
• 最大耗散功率：300 W（测试电流：10 A/小时）
• 工作环境：温度 0 ℃ ~ 40 ℃；相对湿度 ≤ 80% RH
• 外形尺寸：200 × 400 × 280 mm
• 重量：约 6 kg（含附件）
