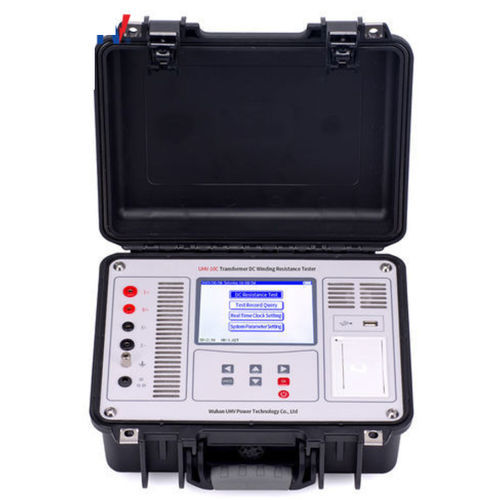

安全测试仪 UHV-10C

电阻定子绕组用于电子设备

概述
内置大容量锂电池，体积紧凑，便于携带。测量速度快，精度高。具备电阻‑温度转换（RT）功能，可直接获得温度修正的电阻值。

产品参数

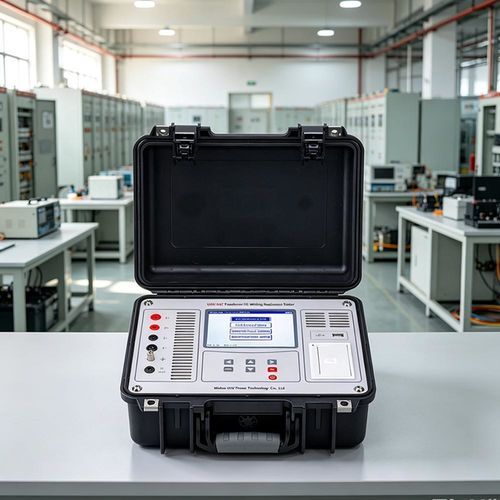

本变压器直流绕组电阻测试仪适用于现场和车间对变压器、反应器等感性元件以及母线、开关触点等导电/电阻性样品进行测量。便携式设计与内置电池结合，可在无市电条件下进行长时间检测。

技术参数
直流电阻测试
电流档 | 测量范围 | 电流档 | 测量范围
10 A | 500μΩ ~ 200mΩ | 100 mA | 10Ω ~ 200Ω
5 A | 10mΩ ~ 1Ω | 10 mA | 50Ω ~ 2kΩ
1 A | 100mΩ ~ 20Ω | 1 mA | 500Ω ~ 50kΩ

技术指标
精度: ±(Reading × 0.2% + 2 digits) | 最大分辨率: 0.1μΩ

使用条件与外观
电源: 内置锂电池或外接充电器（充电器输入 100 ~ 240 VAC，50/60 Hz）
充电电压/电流: 16.8 V / ≤2 A | 充电时间: ≈4 小时 | 满电工作时间: >8 小时
主机重量: 3.6 kg（不含测试线） | 主机尺寸: 325 × 225 × 125 mm
工作温度: -10℃ ~ 50℃ | 相对湿度: ≤90%（无结露）

功能

• 双电源方式：内置锂电池或 220 V AC 适配输入，适应现场和车间的灵活需求。
• 可选输出电流高达 10 A（≤10 A / 25 V），并具备自动量程切换，实现快速安全测量。
• 测量范围宽：根据电流档可覆盖 500μΩ 至 50 kΩ。
• 电阻‑温度转换：内置 RT 计算，提供温度修正后的电阻值。
• 完善的安全保护：具备反电动势、开路、断电和过温检测及报警。
• 5.6 英寸工业彩色液晶，户外可视性良好（高亮度）。
• 数据与报表：本地存储+USB 导出，支持外接打印机生成即时报告。

注意事项

• 测试空载调压绕组；测试过程中或放电前禁止切换空载分接开关。
• 测试或放电过程中不得拔除测试线或切断电源开关。
• 测试变压器时，被测侧以外的绕组必须断开（开路）。

规格 / 技术参数

• 型号: UHV-10C
• 测量电流档: 10 A、5 A、1 A、100 mA、10 mA、1 mA
• 电阻测量范围: 500μΩ ~ 200mΩ；10mΩ ~ 1Ω；100mΩ ~ 20Ω；10Ω ~ 200Ω；50Ω ~ 2kΩ；500Ω ~ 50kΩ
• 精度: ±(Reading × 0.2% + 2 digits)
• 最大分辨率: 0.1μΩ
• 电源: 内置锂电池或外接充电器（100 ~ 240 VAC，50/60 Hz）
• 充电电压/电流: 16.8 V / ≤2 A
• 充电时间: ≈4 小时；工作时间: >8 小时（满电）
• 主机重量: 3.6 kg（不含测试线）
• 主机尺寸: 325 × 225 × 125 mm
• 工作温度: -10℃ ~ 50℃
• 相对湿度: ≤90%（无结露）
• 显示: 5.6 英寸工业彩色 LCD（高亮，可见阳光下）
• 数据输出: 本地存储与 USB 导出；支持外接打印机
• 安全功能: 反电动势、开路、断电、过温保护并带报警
