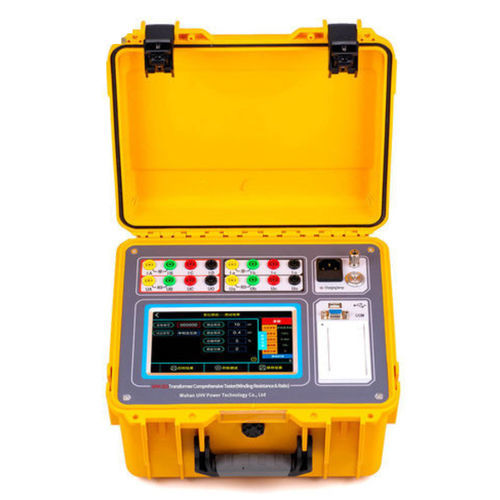

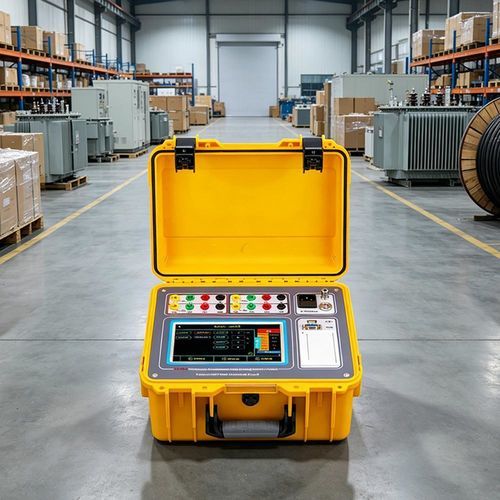

容量测试仪 UHV-323

功率电阻单相和三相设备

概述
一次接线可同时完成绕组直流电阻和匝比测试。多种有线与无线通信接口便于功能扩展与数据传输。工业级7英寸显示屏，界面清晰简洁，便于现场人机交互。

产品参数
该二合一配电变压器测试系统（直流电阻 + 匝比 + 能效等级）由大容量内置锂电池（7.8AH）供电，可在现场完成三项测试。

技术参数
直流电阻测试
输出电流：20A、10A、5A、1A、0.1A、≤10mA
测量范围：20A：0.5mΩ–100mΩ；10A：1.0mΩ–300mΩ；5A：10mΩ–1.0Ω；1A：200mΩ–6.0Ω；0.1A：2.0Ω–60Ω；≤10mA：30Ω–50kΩ
精度：±(读数×0.2% + 2位)

匝比测试
测量范围：0.9–10000
精度：±(读数×0.1% + 2位)（≤500）；±(读数×0.2% + 2位)（500–3000]）；±(读数×0.3% + 2位)（>3000）
分辨率：0.9–9.9999：0.0001；10–99.999：0.001；100–999.99：0.01；≥10000：1

使用条件与外观
工作电源：内置锂电池 7.8AH；充电电压：AC 220V
工作温度：-10℃～50℃
相对湿度：≤90%，无冷凝
重量 / 尺寸：6.5 kg；318 × 280 × 204 mm

功能特性

• 一次接线即可完成直流电阻和匝比测试，减少现场布线时间。
• 直流电阻测试支持Yn、Y、△三相自动测试并计算三相不平衡率；最大输出20A，适用于配网变压器低压绕组的极低电阻测量。
• 匝比测试支持三相、单相及Z型变压器测试，支持PT/CT比值与极性测试，并具备盲测功能。
• 配备多种有线与无线接口，便于功能扩展与数据管理。
• 运行嵌入式Linux操作系统，结合A7+M4双核架构，实现安全、流畅的实时测量。
• 工业级7英寸显示屏，内置充电器，适合现场使用。

技术规格

• 型号：UHV-323
• 功能：直流电阻（winding DC resistance）；匝比（turns ratio）；变压器能效等级测试
• 直流电阻输出电流：20A、10A、5A、1A、0.1A、≤10mA
• 直流电阻测量范围：0.5mΩ–50kΩ（根据量程和电流不同）
• 直流电阻精度：±(读数×0.2% + 2位)
• 匝比范围：0.9–10000；精度与分辨率如上所示
• 电源：内置锂电池 7.8AH；充电：AC 220V
• 工作温度：-10℃～50℃
• 相对湿度：≤90%（无冷凝）
• 重量 / 尺寸：6.5 kg；318 × 280 × 204 mm
