相位测试仪 UHV-4000

电动电阻用于变压器

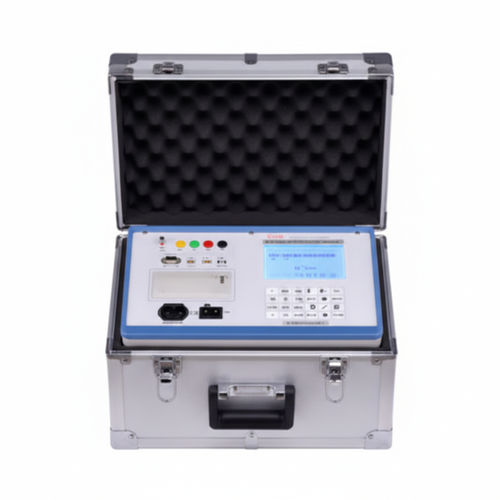

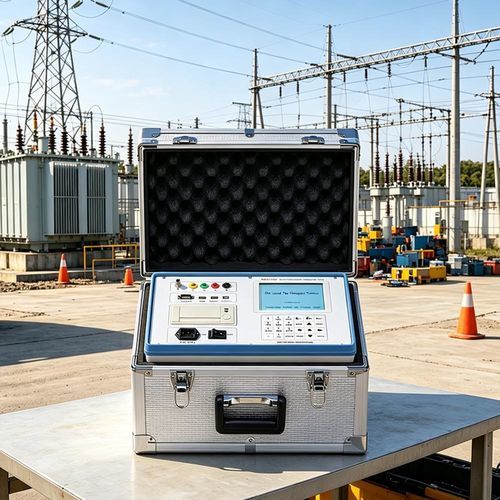

UHV-4000 是一款便携式变压器带负荷分接开关（OLTC）测试仪，适用于现场校验与分析分接开关的工作状态。可测量过渡波形、过渡时间、瞬时过渡电阻以及三相同步性，并以图形和文本形式输出清晰诊断结果，便于工程分析。

关键特性

• 垂直机箱设计，机身紧凑、重量轻，便于现场携带与运输。
• 5.7 英寸背光 LCD，宽温设计，户外可视性良好。
• 内置 PC-104 工业控制计算机，实现高速数据处理与本地存储。
• 内置高精度恒流源，配备完善保护电路，保证电阻测量可靠性。
• 支持 6 通道高速多通道数据采集，结果可图形化及文本化显示。
• 内置 T9 输入法，便于快速录入站名、标识和符号。
• 支持 USB 闪存驱动器与 USB 数据同步，便于数据传输与备份。
• 按站名、编号和抽头位置的树状存储结构，便于数据管理与检索。
• 面板内置热敏打印机，可现场直接打印测试报告。

技术参数 / 规格

• 输出电流：≥1 A，3 通道
• 采样通道数：6 通道
• 采样频率：10 kHz/s
• 过渡电阻测量范围：0.5 Ω – 20 Ω
• 过渡时间测量范围：≤250 ms
• 分辨率 — 电阻：0.01 Ω
• 分辨率 — 时间：0.1 ms
• 测量精度 — 过渡电阻：±(5% + 3 位)
• 测量精度 — 过渡时间：±(0.1% + 1 位)
• 存储：支持 USB 存储；内置存储：1 GB
• 主机尺寸：350 mm × 230 mm × 200 mm
• 主机重量：5 kg

使用条件

• 环境温度：-10 ℃ – 50 ℃
• 环境湿度：≤85% RH
• 工作电源：AC 220 V ±10%
• 电源频率：50 ±1 Hz
