频率响应分析仪 UHV-310

用于电网用于测试便携式

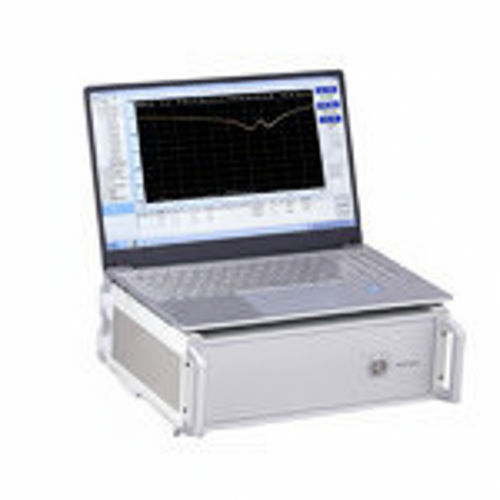

UHV-310 SFRA 是由主机与笔记本组成的扫频周波响应分析仪，用于通过频率响应分析（FRA）检测变压器绕组内部故障，支持线性与分段扫频，频率范围可达1 MHz。

产品简介

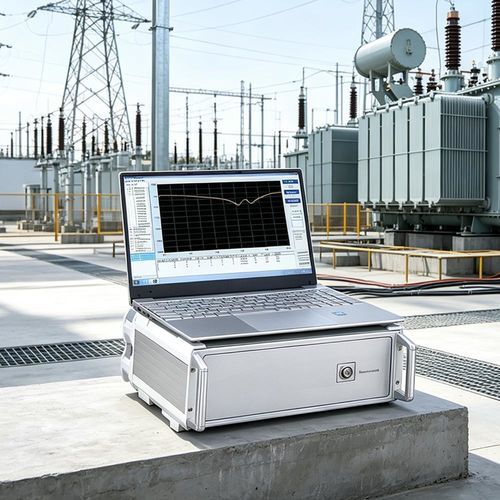

该设备测量变压器内部绕组的特征参数并应用 FRA 方法，能够准确识别绕组变形、鼓包、偏移、倾斜、匝间短路及相间故障，适用于现场与实验室检测，并集成笔记本软件与自动报告生成功能。

技术特性

• 高速高集成度微处理器，用于精确的数据采集与控制。
• 直接 USB 接口，支持与笔记本的有线数据传输。
• Bluetooth 无线连接，便于现场数据交换。
• 先进的 DDS 数字扫频技术，可准确诊断绕组畸变、鼓包、偏移、倾斜、匝间短路及相间故障。
• 双通道 16 位 A/D 采集，具备高分辨率 dB 测量以提高信号精度。
• 软件可调输出幅度，峰值输出可达 10 V。
• 自动生成测试报告：系统可输出电子 Word 格式报告。
• 测量重复性高：同一绕组相位的重复性超过 99.5%。
• 电路板表面处理以提高对湿气和腐蚀性气体的耐受性。
• 测量模式灵活：支持线性与分段扫频，兼容主流技术方法。
• 显示支持线性和对数频率坐标，满足国家振幅-频率报告标准。

技术参数 / 规格

• 线性扫频测量范围： (1 kHz) ～ (1 MHz)
• 分段扫频测量范围： (0.5 kHz) ～ (1 MHz)，分段如下：
  • (0.5 kHz) ～ (10 kHz)
  • (10 kHz) ～ (100 kHz)
  • (100 kHz) ～ (500 kHz)
  • (500 kHz) ～ (1000 kHz)
• 幅度范围： (-100 dB) ～ (+20 dB)
• 幅度测量精度：+20 dB ～ -60 dB：±1 dB；-60 dB ～ -100 dB：±2 dB
• 扫频精度：0.01 %
• 信号输入阻抗：1 MΩ
• 信号输出阻抗：50 Ω
• 同相测试重复率：99.5 %
• 设备尺寸：300 × 340 × 120 mm
• 铝合金包装箱尺寸：310 × 400 × 330 mm
• 重量：10 kg

文档

• 系统自动生成 Word 测试报告；用户手册和校准证书以 PDF 格式提供，可按需获取。
