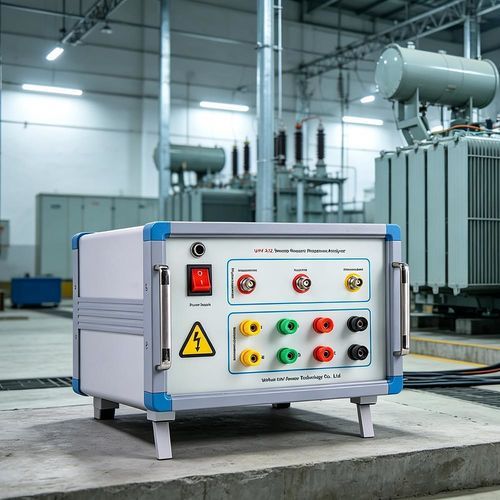

频率响应分析仪 UHV-312

用于三相电力系统用于单相电力系统用于测试

概述

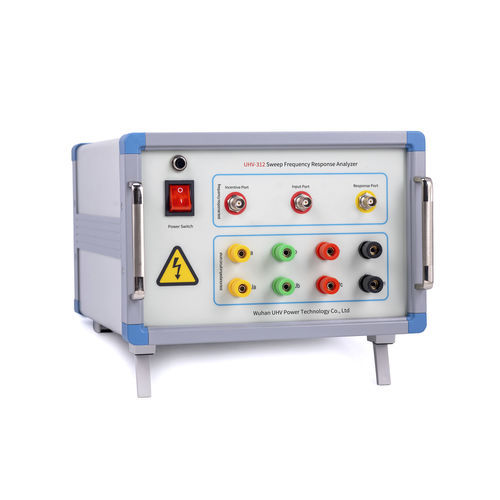

UHV-312 是一款用于变压器绕组诊断测试的扫频频率响应分析仪。支持频率响应（扫频）法和低压短路阻抗法，试验数据可存入数据库，并具备电感测量功能。该仪器适合现场使用，兼容 Windows 平台。

产品参数
UHV-312 针对中大型变压器设计。采用高精度同步交流采样和电压、电流的 FFT 数字信号处理，保证测量数据稳定可重复。支持三相自动测量或单相测量，并能可靠短接低压侧。输入变压器参数后，仪器可自动测试并计算各相阻抗及阻抗误差百分比。测试过程中显示电压和电流波形，便于现场诊断。

技术参数

• 测量速度：单相绕组 1–2 分钟
• 输出电压（阻抗法）：最大 20 Vpp（自动调整）
• 输出阻抗：50 Ω
• 输入阻抗：1 MΩ（响应通道内置 50 Ω 匹配电阻）
• 扫频范围：100 Hz – 2 MHz
• 频率精度：0.005 %
• 采样率：100 MSPS
• 扫频模式：线性或对数；点数可配置
• 曲线显示：幅频曲线；电压/电流示波器视图
• 测量动态范围：−120 dB 至 20 dB
• 阻抗法电压量程：0–220 V
• 阻抗法电流量程：0–10 A
• 阻抗测试频率：50 Hz / 60 Hz

功能特性

• 频率响应法可在不拆除变压器罩盖的情况下测量绕组特性，精确检测绕组变形、鼓包或位移（适用于 ≥66 kV 变压器）。
• 测量速度快：单相绕组 1–2 分钟完成。
• 频率精度高（0.005 %）并具有宽动态范围，便于精细分析。
• 采用 5000 V 绝缘保护，保障测试计算机安全。
• 内置示波器功能，可实时监控测试情况。
• 可同时加载最多 9 条曲线，自动计算各曲线参数并进行诊断比对。
• 分析软件及硬件指标符合 DL/T911-2016 与 IEC60076-18 标准。
• 短路阻抗法无需外部稳压器，可自动对变压器 HV 绕组 AB/BC/CA 施加电压，同步采集数据并自动计算阻抗误差率。
• 使用数据库存储试验数据，并可自动导出为 Word（需安装 Office）或 JPG 报告，便于生成测试报告。
• 集成电感测量功能。
• 软件智能化程度高，接好信号后可一键完成测量，界面简洁直观，便于现场操作。

特性 / 技术规格

• 型号：UHV-312
• 扫频范围：100 Hz – 2 MHz
• 频率精度：0.005 %
• 采样率：100 MSPS
• 测量速度：单相绕组 1–2 分钟
• 输出电压（阻抗法）：最大 20 Vpp（自动调整）
• 输出阻抗：50 Ω
• 输入阻抗：1 MΩ（响应通道内置 50 Ω 匹配）
• 扫频模式：线性或对数；频率及点数可配置
• 显示：幅频曲线及电压/电流示波器波形
• 动态测量范围：−120 dB 至 20 dB
• 阻抗测量范围：电压 0–220 V，电流 0–10 A
• 阻抗测试频率：50 Hz / 60 Hz
• 绝缘保护：5000 V
• 软件/平台：数据库存储，自动生成报告（Word/JPG），兼容 Windows 2000/XP/7/8/10/11
• 标准：DL/T911-2016、IEC60076-18
