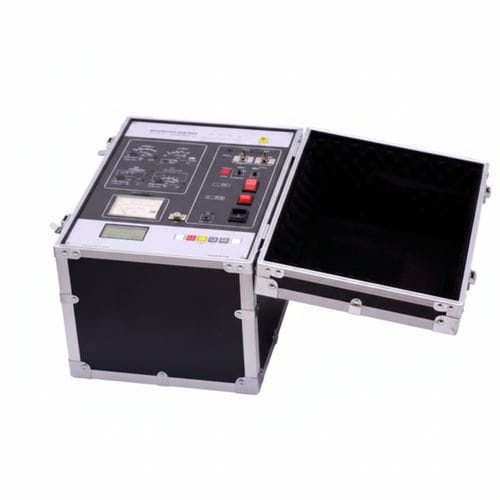

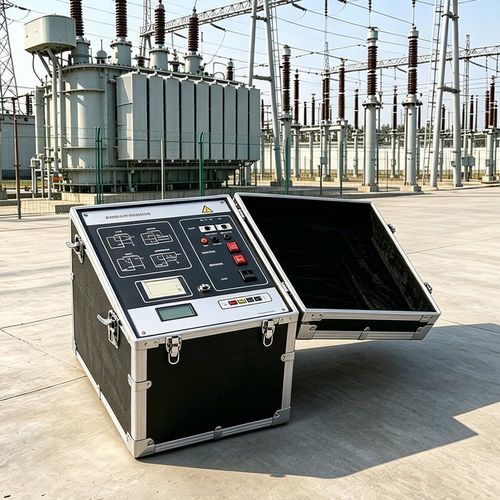

角正切值测试系统 UHV-341损耗因数容量因素电力变压器
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 测试类型
- 角正切值, 损耗因数, 容量因素
- 应用领域
- 电力变压器
- 应用
- 用于变压器
- 形状
- 便携式, 现场
- 其他特性
- 精准, 高电压
产品介绍
UHV-341是一款便携式Tan Delta（损耗因数）测试仪，用于诊断变压器及电气设备绝缘中由潮湿引起的劣化和局部缺陷，适用于制造、安装、交接及预防性检验。
概述 / 功能
特点（列表）
技术参数
概述 / 功能
- 测量变压器绝缘及相关部件的损耗因数（tgδ）和电容（Cx）；支持CVT自励试验中C1/C2的同时测量。
- 支持逆接线低压屏蔽测量，在CVT母线接地情况下可在不拆线的情况下测量10 kV逆接线的介质损耗（C11）。
- 内置印加电压测量及附加CN（辅助）测量功能。
- 与标准油杯和专用测试线配合时，测量精度满足油介质损耗测试要求。
- 频率变换技术可抑制现场50 Hz干扰，在强电磁干扰环境中获得可靠数据。
- 过流保护可在样品短路或击穿时防止仪器损坏。
- 随附标准电容和高压电源，简化现场测试并减少布线。
- 大屏LCD，菜单提示直观易用（仪器界面为汉字菜单）。
特点（列表）
- CVT自励试验：单线接线即可同时测量C1、C2和tgδ。
- 逆接线低压屏蔽功能：在CVT母线接地条件下无需拆线即可测量C11。
- 具备印加电压及附加CN测量功能。
- 配合标准油杯和专用测试线可满足油介损测量精度。
- 频率变换消除现场50 Hz干扰，在强电磁干扰环境下亦能可靠测量。
- 过流保护，防止短路/击穿导致的仪器损坏。
- 随附标准电容和高压电源，方便现场测试。
- 大屏LCD显示和友好的菜单操作。
技术参数
- 高压输出：0.5 ～ 10 kV；20档（每档增加500 V）；容量：1500 VA。
- 精度：tgδ：±(读数×1% + 0.06%)；Cx：±(读数×0.5% + 5 pF)。
- 分辨率：tgδ：0.001 %；Cx：0.001 pF。
- 测量范围：tgδ：0.001% < tgδ < 100%。
- 内部高压电容范围：3 pF ～ 60000 pF / 10 kV；60 pF ～ 1 µF / 0.5 kV。
- 外部高压电容范围：3 pF ～ 1.5 µF / 10 kV；60 pF ～ 30 µF / 0.5 kV。
- 电源：AC 220 V ±10%，50/60 ±1 Hz。
- 测量方法：单频模式：45 Hz、50 Hz、55 Hz、60 Hz、65 Hz；双频模式：45/55 Hz、55/65 Hz、47.5/52.5 Hz（自动双频转换）。
- 谐波适应：≤ 3%。
- 使用条件：环境温度 -15 ℃ ～ 50 ℃；相对湿度 < 80%（无凝结）。
- 尺寸（长×宽×高）：460 × 345 × 345 mm。
- 重量：35 kg。
- 别名：损耗因数测试仪；变压器Tan Delta测试仪。
