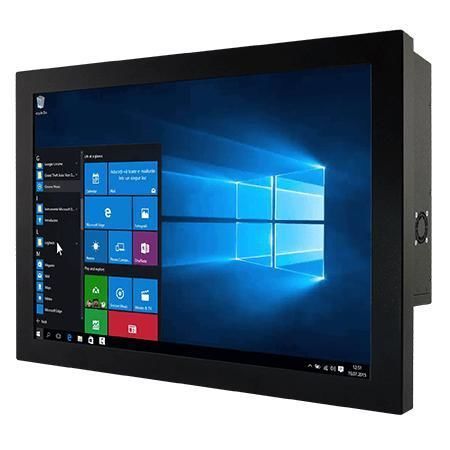

电阻式触摸屏工业平板电脑 W24IF7T-CHA2宽屏液晶24"
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 屏幕类型
- 液晶, 宽屏, 电阻式触摸屏
- 显示器尺寸
- 24"
- 处理器
- Intel® Core™ i5-9500TE, Intel® Core™ i7-9700TE, Intel® Core™ i3-9100TE
- 分辨率
- 1920 x 1080
- 操作系统
- Linux, Windows 10 IoT企业版
- 构造
- 金属盒, 金属机箱
- 安装类型
- VESA安装, 机箱式
- 应用
- 工业
- 技术参数
- HMI终端, 一体式, 以太网, RJ45, 带有外置电源适配器
- 内存容量
最少: 0 GB
最多: 64 GB
产品介绍
概述
主要特性
显示
系统规格
机械
环境
认证
接口 (IO Ports)
控制与按键
电源与配件
使用场景 / 适用于
技术规格
- Winmate W24IF7T-CHA2 是一款 24 英寸机箱式面板电脑，面向机器控制、工厂自动化与操作员 HMI 设计。适用于需要可靠硬件整合、现场稳定运行与长期供货的工业采购方、OEM 与系统集成商。
主要特性
- 24 英寸 FHD 显示（1920 x 1080）
- 第9代 Intel® Core™ i3 / i5 / i7 处理器（Coffee Lake Refresh）
- 灵活存储：1 个 2.5" HDD 托架 + M.2 NVMe/SATA 支持，支持多种 SSD 配置
- 丰富 I/O：串口 x2、USB 3.2 Gen1 x4（Type‑A）、千兆 LAN x2
- 12 V DC 可锁定电源输入（Din4）；支持 DisplayPort，HDMI 可选
显示
- 尺寸：24.0 英寸
- 触控 / 玻璃：电阻式触摸（可选）；非触控保护玻璃（可选）
- 分辨率：1920 x 1080
- 亮度：250 nits
- 对比度：3000:1
- 可视角度：89°/89°/89°/89°
- 有效面积：527.04 x 296.46 mm
系统规格
- 处理器（默认 / 选项）：Intel® Core™ i7-9700TE 1.8 GHz（最高 3.8 GHz，默认）；Intel® Core™ i5-9500TE；Intel® Core™ i3-9100TE
- 芯片组：Intel® Q370
- 内存：2 x non‑ECC SO‑DIMM，最高 64 GB（每槽 32 GB）
- 存储：默认 128 GB SSD；可选 256/512 GB、1 TB、2 TB；1 x M.2 2280/2242 M‑Key（NVMe 或 SATA），1 x M.2 2230 E‑Key（Wi‑Fi）；2 x SATA III（2.5"，支持 RAID 0/1 可选）
- 以太网：2 x Intel® 千兆以太网控制器
- 安全：TPM 2.0
- 操作系统：Windows 10 IoT Enterprise（64 位）或 Linux（Ubuntu，可选）
- WLAN / 蓝牙：通过 M.2 模块可选支持
机械
- 尺寸：561 x 328 x 75 mm
- 重量：约 7.4 kg
- 安装：后置安装与 VESA 安装支持
- 机箱：金属外壳
- 散热：风扇主动散热设计
环境
- 工作湿度：10% 至 90% RH，无冷凝
- 工作温度：0°C 至 50°C
- 存储温度：-10°C 至 60°C
认证
- CE
- FCC
接口 (IO Ports)
- USB：4 x USB3.2 Gen1（Type‑A）
- 串口：1 x RS232/422/485（默认 RS232）；1 x RS232
- LAN：2 x Gigabit RJ45
- 视频：1 x DP1.2（默认）；1 x HDMI 1.4（可选）
- 音频：1 x Mic in；1 x Line out；2 x 扬声器
- 扩展：1 x M.2 2280/2242 M‑Key，1 x M.2 2230 E‑Key，1 x PCIe 3.0 x16（可选）
- 指示灯：电源指示灯；存储指示灯；亮度调节旋钮
- 电源输入：1 x 12 V DC，Din4 可锁定插口
控制与按键
- 1 x 电源按钮
- 1 x 复位按钮
电源与配件
- 额定电源：12 V DC（可锁电源插口）
- 适配器：12 V 120 W（可选/根据配置提供）
- 配件：100~240 V AC 转 DC 适配器、电源线、VESA 螺丝、驱动光盘/手册
使用场景 / 适用于
- 机器控制、工厂自动化和操作员 HMI
- 需长期供货的工业嵌入式或关键任务环境
技术规格
- 型号：W24IF7T-CHA2
- 品牌：Winmate
- 显示：24" FHD（1920 x 1080），250 nits，3000:1 对比度
- CPU：Intel® Core™ i7/i5/i3（第9代）
- 内存：最大 64 GB（2 x SO‑DIMM）
- 存储：支持 M.2 NVMe/SATA 与 2 x SATA III；RAID 支持（可选）
- I/O：4 x USB3.2 Gen1、2 x GigE、串口、DP/HDMI 可选
- 机械：561 x 328 x 75 mm；重量约 7.4 kg；金属外壳；VESA 安装
- 环境：工作 0°C 至 50°C；存储 -10°C 至 60°C；10%–90% RH 无冷凝
- 认证：CE、FCC
