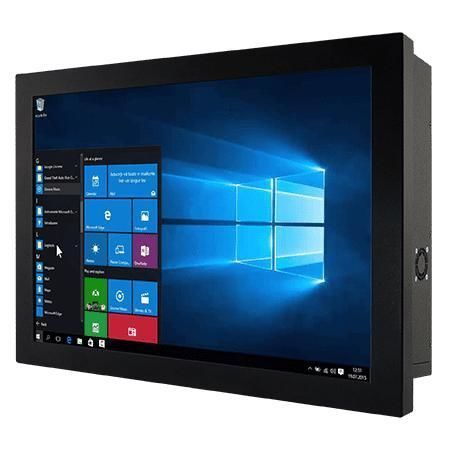

电阻式触摸屏工业平板电脑 W18IF7T-CHA2

TFT LCD18.5"Intel® Core™ i7-9700TE

概述
Winmate W18IF7T-CHA2 是一款 18.5" 机箱式面板电脑，面向机床控制、工厂自动化和操作员 HMI 应用。基于 Intel® 第9代 Core™ i3/i5/i7 (Coffee Lake Refresh) 平台，提供灵活存储、多样 I/O、12V DC 电源输入及多种安装方式，视频接口支持高分辨率输出（DP 最高 4096×2304 @60 Hz，HDMI 最高 4096×2304 @24 Hz）。

主要特性

• 18.5" TFT LCD，1366×768，450 nits
• Intel® 第9代 Core™ i3 / i5 / i7 处理器
• 灵活存储：M.2 NVMe/SATA，2 x SATA III（2.5" SSD/HDD）
• 丰富 I/O：2 x 串口，4 x USB 3.2 Gen1 (Type‑A)，2 x 千兆以太网
• 12V DC 电源输入（Din4 锁定型）及 12V 120W 适配器
• 支持后装与 VESA 安装，便于面板或机柜集成

产品亮点

• 表面选项：可选电阻式触摸或保护玻璃（无触控）以适应不同的操作环境
• 工业化设计：金属外壳、风扇散热与 TPM 2.0 系统安全
• 扩展能力：M.2 2280/2242 M‑Key（NVMe/SATA）、M.2 2230 E‑Key（Wi‑Fi）、可选 PCIe 3.0 x16

认证

• CE
• FCC

技术规格

• 型号：W18IF7T-CHA2
• 显示 — 尺寸：18.5"；分辨率：1366×768；亮度：450 nits；对比度：1000:1；有效区域：409.8×230.4 mm；触控/玻璃：电阻式触摸（可选）/ 保护玻璃（可选）
• 处理器 — 默认：Intel® Core™ i7-9700TE 1.8 GHz（最高 3.8 GHz）；可选：i5-9500TE、i3-9100TE
• 芯片组 — Intel® Q370
• 内存 — 2 x non‑ECC SO‑DIMM，最高 64 GB
• 存储 — 标配 128 GB SSD；可选 256/512 GB / 1 TB / 2 TB；M.2 2280 M‑Key（NVMe/SATA）；2 x SATA III（2.5" SSD/HDD），支持 RAID 0/1（可选）
• 以太网 — 2 x Intel® 千兆以太网控制器（RJ45）
• 安全 — TPM 2.0
• 操作系统 — 可选 Windows 10 IoT Enterprise (64‑bit) 或 Linux Ubuntu
• 无线 — WLAN/BT 可选（通过 M.2 2230 E‑Key）
• 机械 — 尺寸：470×293×70 mm；重量：约 6.6 kg；外壳：金属；散热：风扇设计；安装：VESA
• 环境 — 工作湿度 10%–90% RH 非冷凝；工作温度 0°C–50°C；存储温度 -10°C–60°C
• I/O — 4 x USB 3.2 Gen1 Type‑A；串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232；LAN：2 x RJ45；视频：1 x DP1.2（默认）、1 x HDMI 1.4（可选）；音频：Mic‑in、Line‑out、2 x 扬声器
• 指示与控制 — 电源与存储 LED；亮度调节旋钮；电源与重置按钮
• 电源与附件 — 电源输入：1 x 12V DC Din4 锁定；适配器：12V 120W；附件：AC‑DC 适配器、电源线、VESA 螺丝、驱动/手册
