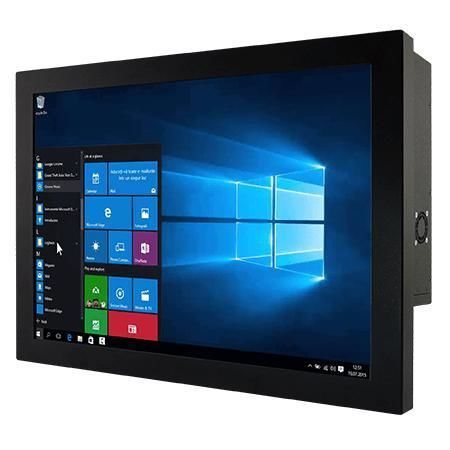

电阻式触摸屏工业平板电脑 W24IAD7T-CHA2

LED背光24"Intel® Core™ i9-12900TE

概述
Winmate W24IAD7T-CHA2 是一款 24英寸 机箱式面板电脑，搭载第12/第14代 Intel® Core™ 处理器（Alder Lake S 及后续 T 系列）。适用于机器控制、工厂自动化与操作员 HMI，提供金属机箱、灵活安装方式与长期供货选项。

应用场景

• 机器控制与 PLC 接口
• 工厂自动化站与 HMI 监控
• 操作台与嵌入式控制系统

主要特性

• 24英寸 1920 x 1080 显示
• 支持 Intel® Core™ i3 / i5 / i7 / i9（12/14代，Alder Lake S / T 选项）
• 2 x SODIMM DDR5 4800MHz，最高支持 64GB
• 集成双 2.5G 以太网
• 多显示输出：DP 1.4a（DP++）、HDMI 2.0b（可选）
• 丰富 I/O：4 x USB 3.2 Gen2x1、串口、音频、M.2 扩展
• 12 V DC 电源输入（DIN4）

要点

• 可选电阻式触控或仅保护玻璃（无触控）
• 风扇散热与低功耗设计
• 安装灵活：后置安装与 VESA 支持
• 管理与安全：TPM 2.0；可配置的操作系统选项

认证

• CE
• FCC

技术规格

• 型号：W24IAD7T-CHA2
• 显示：24.0 英寸，1920 x 1080，250 nits，3000:1 对比度，主动区域 527.04 x 296.46 mm
• 触控 / 玻璃：电阻式触控（可选）；保护玻璃（可选）
• CPU（可选）：Intel® Core™ i3-12100TE（默认）；i5-12500TE；i7-12700TE；i9-12900TE；及后续 T 系列选项
• 芯片组：Intel® R680E
• 内存：2 x non-ECC SO-DIMM DDR5 4800MHz，最高 64GB
• 存储：默认 128GB SSD；可选 256/512 GB /1/2/4 TB；可选 2 x SATA III（2.5" 驱动，支持 RAID）
• 以太网：2 x Intel® 2.5G RJ45
• 安全：TPM 2.0
• 操作系统（可选）：Windows 11 IoT Enterprise 64-bit、Windows 11 Pro 64-bit、Linux Ubuntu 22.04（Ubuntu 不支持 Wake on Touch）
• 无线：WLAN / Bluetooth 可选（M.2 2230 E-Key）
• USB：4 x USB 3.2 Gen2x1（10 Gbps，Type A）
• 串口：1 x RS232/422/485（可配置，默认 RS232）+ 1 x RS232
• 视频：1 x DP1.4a（DP++），最高 4096 x 2160 @60Hz；1 x HDMI 2.0b（可选）
• 扩展：1 x M.2 2280 M-Key（NVMe）；1 x M.2 2230 E-Key（Wi‑Fi）
• 电源：1 x 12V DC DIN4 接口；可选 12V 220W 适配器
• 控制：电源键与复位键
• 机械：561 x 328 x 84 mm；重量 7.4 kg；金属外壳；风扇散热
• 环境：工作温度 0°C 至 50°C；存储温度 -10°C 至 60°C；湿度 10% 至 90% RH 非冷凝
• 认证：CE、FCC

订购与选项
可配置 CPU、内存、存储、操作系统与无线模块；附件包括电源适配器、供电线与 VESA 固定螺丝。
