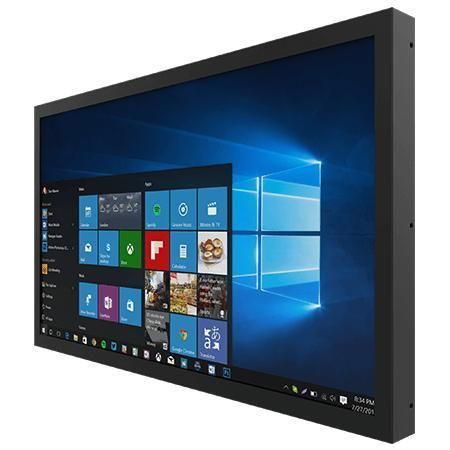

电阻式触摸屏工业平板电脑 W22IT7T-CHA3

宽屏液晶21.5"

概述
Winmate W22IT7T-CHA3 是一款基于 Intel® Core™ i5（Tiger Lake）的 21.5″ 机箱式面板电脑，面向机器控制、工厂自动化及操作者 HMI 设计。适用于需要长期供货、现场稳定运行与灵活硬件集成的工业采购商、OEM 与系统集成商。

主要特点

• 21.5″ 1920 x 1080（全高清）显示
• Intel® Core™ Tiger Lake UP3 i5-1135G7（标准）或 i5-1145G7E（可选，含 vPro）
• 多显示面板接口：DP / HDMI / LVDS / eDP
• 丰富 I/O：2 个串口、4 x USB 3.2 Gen1 Type-A、GbE + 2.5GbE LAN
• 12V DC 单电源输入，风扇无设计（fanless）

产品亮点

• 触控与保护玻璃选项：可选电阻式触摸或保护玻璃（无触控选项）
• 灵活安装：后装与标准 VESA 安装，适合嵌入或面板安装
• 扩展能力：M.2 NVMe 插槽、M.2 Wi‑Fi 插槽及 PCIe 扩展

认证

• CE
• FCC

技术规格

• 显示
  • 尺寸：21.5 inches
  • 分辨率：1920 x 1080
  • 亮度：250 nits
  • 对比度：3000:1
  • 触控 / 玻璃：电阻式触摸（可选）；保护玻璃（无触控， 可选）
  • 主动区域：476.64 x 268.11 mm
• 系统
  • 处理器：Intel Core i5-1135G7（2.4GHz，最高 4.2GHz）
  • 内存：2 x non-ECC SO-DIMM，最高支持 64GB
  • 存储：128GB SSD 默认；可选 256GB / 512GB / 1TB / 2TB / 4TB；1 x SATA III 支持 2.5" 驱动（可选）
  • 以太网：1 x Gigabit RJ45，1 x 2.5 Gigabit RJ45
  • 安全：TPM 2.0
  • 操作系统：Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04（Wake on Touch 不支持）
• 机械
  • 尺寸：506.5 x 302.5 x 75.5 mm
  • 重量：7.2 kg
  • 外壳：金属机箱
  • 安装：VESA；支持后置安装
  • 散热：无风扇设计
• 环境
  • 工作温度：0°C 至 50°C
  • 工作湿度：10% 至 90% RH，非冷凝
  • 存储温度：-10°C 至 60°C
• I/O 与扩展
  • USB：4 x USB 3.2 Gen2x1 (Type-A)
  • 串口：1 x RS232/422/485（默认 RS232）、1 x RS232
  • 视频：1 x DP1.4（默认）；1 x HDMI 2.0（可选）
  • 音频：Mic in、Line out
  • 扩展：1 x M.2 2280 M-Key (NVMe)、1 x M.2 2230 E-Key (Wi‑Fi)、1 x PCIe 4.0 x16 (x4 signal)
  • 指示与控制：电源/存储 LED；电源与复位按键；亮度调节旋钮
  • 电源输入：1 x 12V DC Din4 pin；适配器 12V 120W
• 配件
  • 100~240V AC → 12V DC 适配器
  • 电源线
  • VESA 螺丝
• 型号
  • W22IT7T-CHA3
  • 品牌：Winmate
