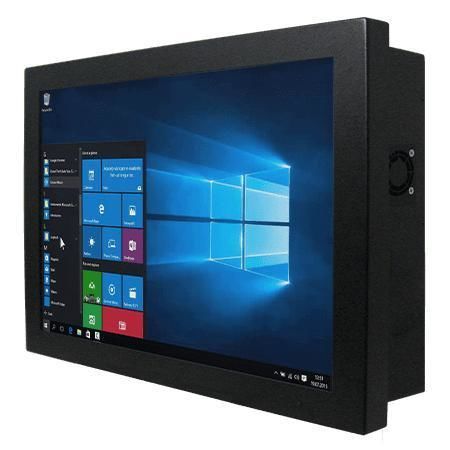

电阻式触摸屏工业平板电脑 W15IAD7T-CHA2

液晶15.6"Intel® Core™ i9-12900TE

产品概述
Winmate W15IAD7T-CHA2 是一款 15.6 英寸机箱式工业面板电脑，适用于机器控制、工厂自动化及操作员 HMI。支持 Intel® Core™ i3/i5/i7/i9（Alder Lake / Raptor Lake T 系列可选），提供丰富 I/O、双 2.5GbE、多种视频输出及金属外壳 + 风扇散热，适合长期工业运行。

主要卖点

• 15.6" 机箱式面板 PC，面向工业 HMI 和机器控制，CPU 配置可选。
• 显示：1366 x 768，亮度 400 nits，对比度 500:1。
• 内存：2 x SO-DIMM DDR5 4800MHz，最高支持 64GB（每槽 32GB）。
• 存储：NVMe M.2，另可选 2 x SATA III 支持 2.5" 硬盘；SSD 支持至多 TB 级（RAID 可选）。
• 网络：双 Intel® 2.5GbE 控制器，支持可选 WLAN/BT（M.2 2230 E-Key）。
• I/O：4 x USB 3.2 Gen2 Type-A、串口（RS232/422/485）、音频、扩展 M.2 插槽、12V DC 电源输入。
• 工业设计：金属外壳、VESA 安装、风扇散热及宽广工作环境。

产品亮点

• Alder Lake / Raptor Lake T 系列 CPU 提供高效运算与多任务能力，适合嵌入式工业负载。
• 面板选项：支持电阻式触控（可选）或仅保护玻璃（无触控）。
• 低功耗且热设计优化，适合 24/7 长时间运行。
• 安装灵活：支持后置安装与 VESA 安装。

认证

• CE
• FCC

技术规格

• 型号：W15IAD7T-CHA2
• 品牌：Winmate
• 显示尺寸：15.6 inches
• 分辨率：1366 x 768
• 面板亮度：400 nits
• 对比度：500:1
• 视角：85/85/80/80
• 有效显示区：344.232 x 195.536 mm
• 触控 / 玻璃：Resistive Touch Screen (Optional); Protection Glass without touch (Optional)
• 默认处理器：Intel® Core™ i3-12100TE (up to 4.00 GHz)
• 可选处理器：i5-12500TE; i7-12700TE; i9-12900TE; i3-14100T; i5-14500T; i7-14700T; i9-14900T
• 芯片组：Intel® R680E
• 内存：2 x non-ECC SO-DIMM DDR5 4800MHz, up to 64GB (32GB per DIMM)
• 存储：128GB SSD (Default); 可选 256GB/512GB/1TB/2TB/4TB; 可选 2 x SATA III for 2.5" SSD/HDD up to 2TB (RAID support)
• 以太网：2 x Intel® Ethernet Controller (Dual 2.5GbE)
• 安全：TPM 2.0
• 操作系统（可选）：Windows 11 IoT Enterprise 64-bit; Windows 11 Pro 64-bit; Linux Ubuntu 22.04 (Linux 选项不支持 Wake on Touch)
• 无线：WLAN/BT（可选，M.2 2230 E-Key）
• I/O：4 x USB 3.2 Gen2x1 (10Gbps, Type-A); 串口 1 x RS232/422/485 (Default RS232) + 1 x RS232; LAN 2 x 2.5 Giga LAN RJ45
• 视频：1 x DP1.4a (DP++), up to 4096x2160@60Hz (Default); 1 x HDMI 2.0b (Optional)
• 音频：Mic in; Line out
• 扩展：1 x M.2 2280 M-Key (for NVMe SSD); 1 x M.2 2230 E-Key (for Wi‑Fi module)
• 电源输入：1 x 12V DC, Din4 pin connector; 适配器：12V 220W
• 控制键：1 x Power Button; 1 x Reset Button
• 尺寸：398 x 254 x 79 mm
• 重量：4.3 kg
• 安装：VESA mount
• 外壳：Metal Housing
• 冷却：Fan Design
• 工作湿度：10% 到 90% RH，非冷凝
• 工作温度：0°C 到 50°C
• 存储温度：-10°C 到 60°C
• 认证：CE, FCC
