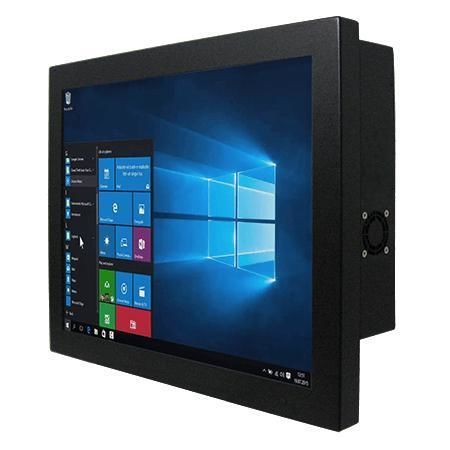

电阻式触摸屏工业平板电脑 R19IF7T-CHA1

19"Intel® Core™ i7-9700TEIntel® Core™ i5-9500TE

产品概述
Winmate R19IF7T-CHA1 为 19" 机箱式面板电脑，基于 Intel® 第九代 Core™ i3/i5/i7（Coffee Lake Refresh）。适用于机床控制、工厂自动化和操作员 HMI，具备灵活存储、丰富 I/O 和多种安装方式。

主要特点

• 19" 显示（不同章节中标注为 1024 x 768 / 1280 x 1024）
• Intel® Core™ i7-9700TE（默认），可选 i5-9500TE、i3-9100TE
• 存储灵活：M.2 NVMe/SATA，2 x SATA III（支持 2.5" SSD/HDD），支持 RAID 0/1
• 多种 I/O：4 x USB 3.2 Gen1、2 x 千兆以太网、2 x 串口（可配置 RS232/422/485）
• 视频输出：DisplayPort 1.2（最高 4096 x 2304 @60Hz）；HDMI 1.4 可选

系统与存储

• 内存：2 x non‑ECC SO‑DIMM，最高支持 64 GB（每槽 32 GB）
• 默认存储：128 GB SSD；可选 256/512 GB / 1 TB / 2 TB；M.2 2280 M‑Key 与 M.2 2230 E‑Key（Wi‑Fi）
• 芯片组：Intel® Q370；安全：TPM 2.0；操作系统选项：Windows 10 IoT Enterprise 或 Linux

机身与环境

• 尺寸：432 x 363 x 70 mm（部分段落列为 432 x 362 x 70 mm）；重量：约 7.0 kg
• 外壳：metal housing；散热：风扇设计
• 工作温度：0°C 至 50°C；存储温度：-10°C 至 60°C；湿度：10%–90% RH 非凝结

I/O 与扩展

• USB：4 x USB 3.2 Gen1 Type‑A
• 串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232
• 网口：2 x 千兆 RJ45；视频：1 x DP1.2（默认），HDMI 1.4 可选
• 音频：Mic in、Line out、2 x 扬声器；扩展：1 x M.2 2280/2242 M‑Key、1 x PCIe 3.0 x16（可选）

电源、安装与配件

• 电源输入：1 x 12 V DC Din4 引脚（可锁定电源插口）；常见适配器 12 V 120 W
• 安装：支持后置安装和 VESA 安装；屏幕亮度调节旋钮及前端电源/重置按钮
• 常见配件：100~240 V AC 转 DC 适配器、电源线、VESA 螺丝、驱动光盘与手册

认证

• CE
• FCC
