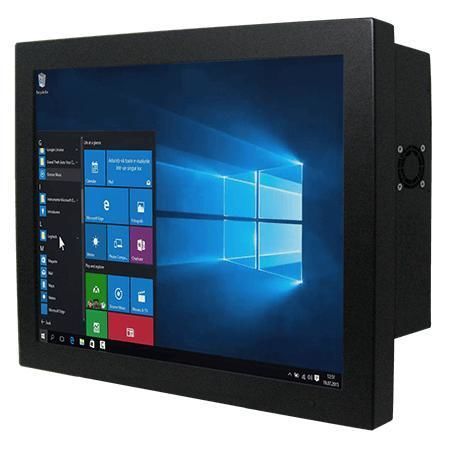

电阻式触摸屏工业平板电脑 R17IAD7T-CHM1

液晶17"Intel® Core™ i9-12900TE

概述
Winmate R17IAD7T-CHM1 是一款 17 英寸机箱式面板电脑，适用于机器控制、工厂自动化与操作员 HMI。支持 Intel® Core™（Alder Lake / Raptor Lake）处理器，集成双 2.5 GbE、DDR5 内存，并提供灵活的存储与安装选项，适合需要长期供应与现场可靠运行的工业场景。

主要特性

• 17 英寸显示屏，分辨率 1280 x 1024
• 第 12/13 代 Intel® Core™ 处理器（i3/i5/i7/i9），支持 T 系列选项
• 2 x SO-DIMM DDR5 4800MHz，最高 64 GB
• 集成双 Intel 2.5 Gigabit 以太网
• 多显示支持：DP 1.4a（DP++），HDMI 2.0b 可选
• 丰富 I/O：4 x USB 3.2 Gen2、串口等
• 12 V DC 电源输入，TPM 2.0

显示

• 尺寸：17.0 英寸
• 分辨率：1280 x 1024
• 亮度：350 nits
• 对比度：1000:1
• 可视角：85/85/80/80
• 有效区域：337.920 x 270.336 mm
• 触控/玻璃选项：电阻式触控（可选）或防护玻璃（可选）

系统规格

• 处理器：Intel® Core™ i3-12100TE（默认）；i5-12500TE、i7-12700TE、i9-12900TE；以及更新的 T 系列选项（如 i3-14100T 等）
• 芯片组：Intel® R680E
• 内存：2 x non-ECC SO-DIMM DDR5 4800MHz，最高 64 GB
• 存储：默认 128 GB SSD；可选 256/512 GB、1/2/4 TB；可选 2 x SATA III（2.5" 驱动，支持 RAID）
• 以太网：2 x Intel 2.5 Gbps 控制器
• 安全：TPM 2.0
• 操作系统：Windows 11 IoT Enterprise / Windows 11 Pro / Linux Ubuntu 22.04（可选）
• WLAN / 蓝牙：模块化可选

机械

• 尺寸：394 x 332 x 83 mm
• 重量：约 6.3 kg
• 安装：支持 VESA 与后置安装
• 机箱：金属外壳
• 散热：风扇设计

环境

• 工作湿度：10%–90% RH，非凝结
• 工作温度：0°C–50°C
• 存储温度：-10°C–60°C

认证

• CE
• FCC

I/O 与扩展性

• USB：4 x USB 3.2 Gen2x1（10 Gbps，Type-A）
• 串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232
• LAN：2 x 2.5 Giga LAN（RJ45）
• 视频：1 x DP1.4a（DP++），最高 4096 x 2160 @60Hz；1 x HDMI 2.0b（可选）
• 音频：Mic-in，Line-out
• 扩展：1 x M.2 2280 M-Key（NVMe），1 x M.2 2230 E-Key（Wi‑Fi）
• 电源输入：1 x 12 V DC，Din4 引脚接口

控制与配件

• 按键：电源键、复位键
• 配件：100–240 V AC 转 12 V DC 适配器、电源线、VESA 螺丝

技术规格

• 型号：R17IAD7T-CHM1
• 品牌：Winmate
• 显示：17.0 英寸，1280 x 1024，350 nits
• 处理器：Intel® Core™ i3/i5/i7/i9 T/E 系列（可选）
• 芯片组：Intel® R680E
• 内存：2 x SO-DIMM DDR5 4800MHz，最高 64 GB
• 存储：NVMe M.2、SATA III，最高 4 TB
• LAN：双 Intel 2.5 Gbps
• I/O：4 x USB 3.2 Gen2、串口、DP1.4a、可选 HDMI、音频
• 扩展：M.2 2280（M-Key）、M.2 2230（E-Key）
• 安全：TPM 2.0
• 电源：12 V DC 输入，适配器 12 V 220 W
• 安装：VESA
• 尺寸 / 重量：394 x 332 x 83 mm / 6.3 kg
• 工作环境：0°C–50°C，10%–90% RH 非凝结
• 认证：CE、FCC
