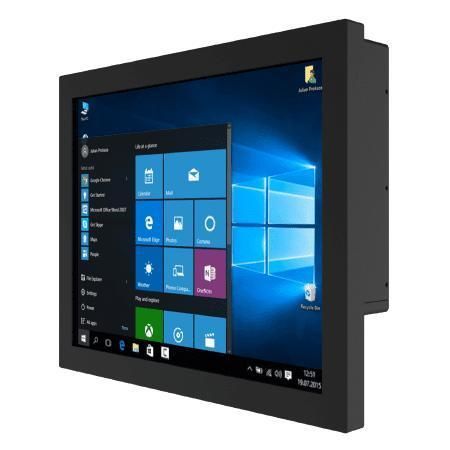

电阻式触摸屏工业平板电脑 R19IT7T-CHA1

液晶19"Intel® Core™ i5-1135G7

产品概述
Winmate R19IT7T-CHA1 是一款 19.0 英寸机箱式工业 Panel PC，基于 Intel® Core™ Tiger Lake i5 平台。适用于机器控制、工厂自动化和操作员 HMI，面向工业采购方、OEM 及系统集成商，提供风扇少或无风扇的紧凑平台、丰富 I/O 与多显示支持。

重点特色

• 处理器：Intel® Core™ Tiger Lake UP3 i5-1135G7（无 vPro）/ i5-1145G7E（含 vPro 可选）
• 显示：1280 x 1024 分辨率；面板亮度 400 nits
• 多显示支持：DP / HDMI / LVDS / eDP
• I/O：多个串口与 4 x USB 3.2 Type-A
• 电源：12V DC 单电压输入（Din4 接口）

概览

• 触摸 / 保护玻璃：可选电阻式触摸或无触摸保护玻璃以满足不同安装需求。
• 低功耗与无风扇：无风扇设计与热管理适合长期工业运行。
• 安装：支持后置安装与 VESA 安装，便于面板或机柜整合。

认证

• CE
• FCC

产品详情
显示

• 尺寸: 19.0 inches
• Touch / Glass: Resistive Touch Screen (Optional); Protection Glass Without Touch Function (Optional)
• 分辨率: 1280 x 1024
• 面板亮度: 400.0 nits
• 对比度: 1000:1
• 视角: 85, 85, 80, 80
• 有效显示区: 376.32 x 301.06 mm

系统规格

• 处理器: Intel Core i5-1135G7 2.4GHz（最高 4.2GHz）；可选 i5-1145G7E（含 vPro）
• 内存: 2 x non-ECC SO-DIMM，最高 64GB（每插槽 32GB）
• 存储: 默认 128GB SSD；可选 256/512GB/1TB/2TB/4TB；1 x SATA III 支持 2.5" SSD/HDD（选配）
• 以太网: 双 Intel 控制器（1 x Gigabit, 1 x 2.5 Gigabit）
• 安全: TPM 2.0
• 操作系统（可选）: Windows 11 IoT Enterprise (64 bit), Windows 11 Pro 64 bit, Linux Ubuntu 22.04（不支持 Wake on Touch）
• WLAN / 蓝牙: 可选（M.2 2230 E-Key）

机械

• 尺寸: 432 x 363 x 70 mm
• 重量: 7.0 kg
• 安装: VESA mount
• 外壳: 金属
• 散热: 无风扇设计

环境

• 工作湿度: 10% 至 90% RH，非凝结
• 工作温度: 0°C 至 50°C
• 存储温度: -10°C 至 60°C

I/O 端口

• USB: 4 x USB 3.2 Gen2x1 (Type-A)
• 串口: 1 x RS232/422/485（默认 RS232）+ 1 x RS232
• LAN: 1 x Gigabit RJ45；1 x 2.5 Gigabit RJ45
• 视频: 1 x DP1.4（默认）；1 x HDMI 2.0（可选）
• 音频: Mic in；Line out
• 扩展: 1 x M.2 2280 M-Key（NVMe SSD）；1 x M.2 2230 E-Key（Wi‑Fi）；1 x PCIe 4.0 x16 插槽（x4 信号）
• 指示灯: 电源 LED、存储 LED
• 亮度旋钮: 1 x Brightness Adjustment Knob
• 电源输入: 1 x 12V DC，Din4 引脚连接器

控制

• 按键: 1 x Power Button；1 x Reset Button

配件

• 100~240V AC 转 12V DC 适配器
• 电源线
• VESA 螺丝

电源

• 额定电压: 12V DC
• 适配器: 12V 120W

特征 / 技术规格

• 型号: R19IT7T-CHA1
• 品牌: Winmate
• 显示: 19.0", 1280 x 1024, 400 nits，可选电阻式触摸
• CPU: Intel® Core™ i5-1135G7 (Tiger Lake)
• 内存: 最多 64GB (2 x SO-DIMM)
• 存储: 默认 128GB SSD；可选最高 4TB；支持 M.2 NVMe
• 网络: 1 x 1Gb + 1 x 2.5Gb Ethernet
• 端口: 4 x USB 3.2、串口、DP1.4、HDMI 可选、音频
• 电源: 12V DC (Din4)；适配器 12V 120W
• 尺寸 / 重量: 432 x 363 x 70 mm / 7.0 kg
• 安装与外壳: VESA、金属外壳、无风扇
• 环境: 工作 0°C 至 50°C；湿度 10%–90% RH 非凝结
• 认证: CE、FCC
