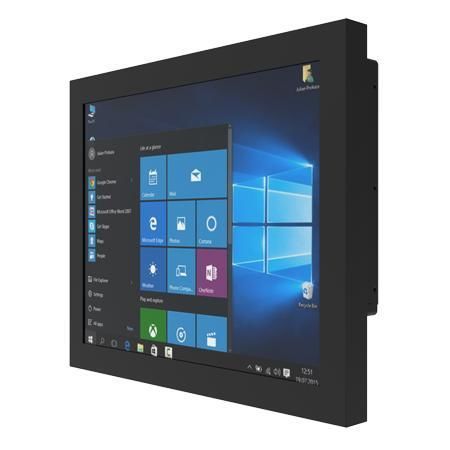

电阻式触摸屏工业平板电脑 R17IT7T-CHM1

17"Intel® Core™ i5-1135G7Intel® Tiger Lake-U

概述
Winmate R17IT7T-CHM1 为 17.0" 机箱式面板电脑，采用 Intel® Core™ i5（Tiger Lake）平台，面向机器控制、工厂自动化与操作员 HMI。适用于需要长期供货与现场可靠运行的工业采购方、OEM 与系统集成商。产品强调低功耗、可选前面表面及多种安装方式。

主要特性

• Intel® Core™ Tiger Lake UP3 i5-1135G7（无 vPro）或 i5-1145G7E（含 vPro）
• 分辨率 1280 × 1024，亮度 350 nits，对比度 1000:1
• 多显示支持：DP1.4 / HDMI 2.0 / LVDS / eDP
• 丰富 I/O：串口×2、4 × USB 3.2 Gen1 Type-A、千兆 + 2.5GbE
• 12V DC 单电源输入（Din4），金属外壳，支持 VESA 与后置安装

产品亮点
前面表面灵活：可选电阻式触摸或无触控保护玻璃，以满足现场操作与防护需求。
高效散热与低功耗：Tiger Lake 平台能耗优化，提供无风扇选项以支持持续运行。
安装方式多样：支持后置安装与 VESA 安装，便于机柜、面板或设备集成。

认证
CE、FCC

显示

• 尺寸：17.0 inches
• 触控/玻璃：可选电阻式触摸；可选无触控保护玻璃
• 分辨率：1280 × 1024
• 亮度：350 nits
• 对比度：1000:1
• 可视角度：85 / 85 / 80 / 80
• 有效显示面积：337.920 × 270.336 mm

系统规格

• 处理器：Intel Core i5-1135G7 2.4GHz（最高 4.2GHz）
• 内存：2 × non-ECC SO-DIMM，最高支持 64GB（每条 32GB）
• 存储：默认 128GB SSD；可选 256GB / 512GB / 1TB / 2TB / 4TB；可选 1 × SATA III（2.5" SSD/HDD）
• 以太网：1 × Gigabit RJ45 + 1 × 2.5 Gigabit RJ45（Intel 控制器）
• 安全：TPM 2.0
• 操作系统：可选 Windows 11 IoT Enterprise（64-bit）、Windows 11 Pro、Linux Ubuntu 22.04（Ubuntu 不支持 Wake on Touch）
• 无线：通过 M.2 2230 E-Key 支持 WLAN / Bluetooth（可选）

机械

• 尺寸：394 × 332 × 74 mm
• 重量：6.3 kg
• 安装：VESA 安装与后置安装
• 外壳：金属
• 散热：无风扇设计（可选）

环境

• 工作湿度：10% 至 90% RH，无凝结
• 工作温度：0°C 至 50°C
• 储存温度：-10°C 至 60°C

I/O 接口

• USB：4 × USB 3.2 Gen2x1 Type-A
• 串口：1 × RS232/422/485（默认 RS232）+ 1 × RS232
• 网口：1 × Gigabit + 1 × 2.5 Gigabit
• 视频：1 × DP1.4（默认）；1 × HDMI 2.0（可选）
• 音频：Mic in、Line out
• 扩展：1 × M.2 2280 M-Key（NVMe）；1 × M.2 2230 E-Key（Wi‑Fi）；1 × PCIe 4.0 x16 插槽（x4 信号）
• 指示灯：电源 LED；存储 LED
• 亮度调节：亮度调节旋钮
• 电源输入：1 × 12V DC（Din4）

控制

• 按键：1 × 电源键；1 × 复位键

附件

• 100~240V AC 转 12V DC 适配器；电源线；VESA 螺丝

电源

• 额定：12V DC
• 适配器：12V 120W（示例）

技术规格

• 型号：R17IT7T-CHM1
• 品牌：Winmate
• 显示：17.0" / 1280 × 1024
• 处理器选项：Intel® Core™ i5-1135G7 / i5-1145G7E（Tiger Lake UP3）
• 内存：2 × SO-DIMM，最高 64GB
• 存储选项：默认 128GB SSD；最高可选 4TB；可选 SATA III 2.5"
• 视频接口：DP1.4（默认），HDMI 2.0（可选）
• 以太网：1 × Gigabit + 1 × 2.5 Gigabit
• USB：4 × USB 3.2 Type-A
• 串口：RS232/422/485 + RS232
• 扩展槽：M.2 2280 M-Key、M.2 2230 E-Key、PCIe 4.0 x16（x4 信号）
• 电源输入：12V DC（Din4）；适配器 12V 120W
• 安装：VESA / 后置
• 外壳：金属，fanless 设计
• 认证：CE、FCC
