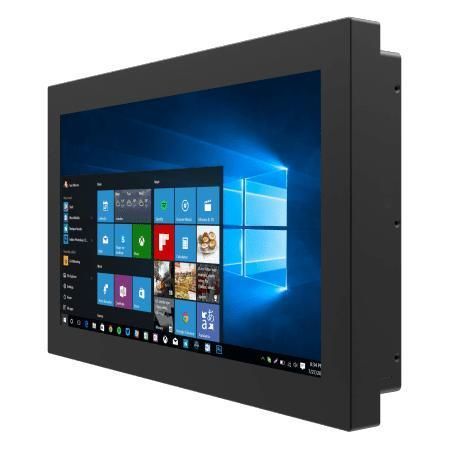

电阻式触摸屏工业平板电脑 W15IT7T-CHA2

宽屏15.6"Intel® Core™ i5-1135G7

概述
Winmate W15IT7T-CHA2 是一款基于 Intel® Core™ i5（Tiger Lake）的 15.6" 机箱式面板电脑，面向机器控制、工厂自动化和操作员 HMI 应用。产品采用金属外壳、无风扇散热、支持多显示输出并提供灵活的安装方式，适合需要长期生命周期与低功耗的 OEM、系统集成商和工业用户。

主要特性

• Intel® Core™ Tiger Lake UP3 i5-1135G7（无 vPro）或 i5-1145G7E（含 vPro）
• 15.6" 显示，分辨率 1366 x 768
• 多显示支持：DP / HDMI / LVDS / eDP
• 丰富 I/O：串口、4 x USB 3.2 Gen2x1（Type-A）等
• 12V 单电压 DC 输入（Din4）
• 认证：CE、FCC

显示

• 尺寸：15.6 inches
• 触控 / 玻璃：电阻式触摸（可选）；无触摸保护玻璃（可选）
• 分辨率：1366 x 768
• 面板亮度：400 nits
• 对比度：500:1
• 可视角度：85 / 85 / 80 / 80
• 有效区域：344.232 x 195.536 mm

系统规格

• 处理器：Intel Core i5-1135G7 2.4 GHz（最高 4.2 GHz）
• 内存：2 x non-ECC SO-DIMM，最高支持 64 GB（每槽 32 GB）
• 存储：默认 128 GB SSD；可选 256 GB / 512 GB / 1 TB / 2 TB / 4 TB；1 x SATA III（2.5" SSD/HDD，可选）；1 x M.2 2280 M-Key（NVMe）
• 以太网：1 x Gigabit + 1 x 2.5 Gigabit（Intel® 控制器）
• 安全：TPM 2.0
• 操作系统（可选）：Windows 11 IoT Enterprise 64-bit、Windows 11 Pro 64-bit、Linux Ubuntu 22.04（不支持 Wake on Touch）
• WLAN/BT：通过 M.2 2230 E-Key 可选

机械规格

• 尺寸：398.3 x 254 x 70 mm
• 重量：4.3 kg
• 安装：支持 VESA 安装；后置安装选项
• 外壳：金属机壳
• 散热：无风扇设计

环境

• 工作温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C
• 工作湿度：10% 至 90% RH，非凝结

认证

• CE
• FCC

I/O 接口

• USB：4 x USB 3.2 Gen2x1 (Type-A)
• 串口：1 x RS232/422/485（默认 RS232） + 1 x RS232
• LAN：1 x Gigabit RJ45；1 x 2.5 Gigabit RJ45
• 视频：1 x DP 1.4（默认）；1 x HDMI 2.0（可选）
• 音频：Mic-in、Line-out
• 扩展：1 x M.2 2280 M-Key（NVMe）；1 x M.2 2230 E-Key（Wi‑Fi）；1 x PCIe 4.0 (x16) 插槽（x4 信号）
• 指示灯：电源 LED、存储 LED
• 亮度调节：1 x 亮度调节旋钮
• 电源输入：1 x 12V DC（Din4 接头）

控制与按键

• 1 x 电源按钮
• 1 x 重置按钮

附件

• AC 100~240V 转 DC 适配器（12V 120W）
• 电源线
• VESA 安装螺丝

电源

• 额定电源：12V DC
• 适配器：12V 120W

规格汇总

• 型号：W15IT7T-CHA2
• 品牌：Winmate
• 显示：15.6", 1366 x 768, 400 nits, 500:1
• CPU：Intel® Core™ i5-1135G7 / i5-1145G7E（Tiger Lake）
• 内存：最高 64 GB（2 x SO-DIMM）
• 存储：默认 128 GB SSD；可选容量最高 4 TB；支持 SATA III
• I/O：USB3.2、串口、双以太网（含 2.5Gb）、DP/HDMI、音频
• 扩展：M.2 NVMe、M.2 E-key、PCIe 4.0 x16（x4 信号）
• 安装：后置 / VESA
• 尺寸 / 重量：398.3 x 254 x 70 mm；4.3 kg
• 工作环境：0°C–50°C；10%–90% RH（非凝结）
• 机箱与散热：金属机壳，风扇无设计
• 认证：CE、FCC
