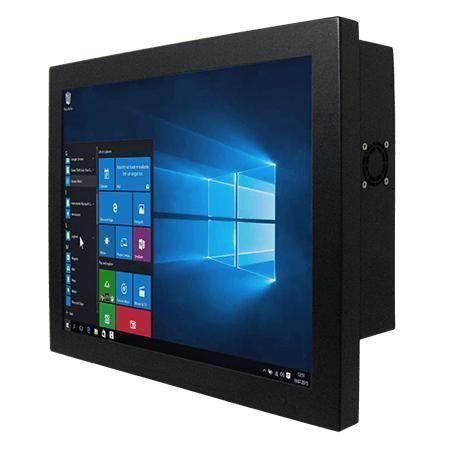

电阻式触摸屏工业平板电脑 R19IP7T-CHM1

液晶19"Intel® Pentium® N4200

概述
Winmate R19IP7T-CHM1 是一款基于 Intel® Pentium® N4200（Apollo Lake）的 19 英寸机箱式面板电脑。针对机器控制、工厂自动化和操作员 HMI 设计，提供灵活存储与扩展选项、多种 I/O 接口及无风扇金属外壳，适用于工业部署。

重点特色

• Intel® Pentium® N4200（1.10 GHz 基础，最高可达 2.5 GHz）
• 灵活存储：1 x 2.5" HDD 位 + SSD 插槽；M.2 插槽（2242 B-key、2230 E-key）
• 丰富 I/O：2 个串口，4 x USB 3.0，2 x 千兆以太网
• 12 V DC 电源输入（DIN4）
• 视频：DP1.2（最高 4096×2160@60Hz），HDMI 1.4 可选
• 金属无风扇机箱，支持 VESA / 后置安装

显示

• 尺寸：19.0 inches
• 分辨率：1280 x 1024
• 亮度：250 nits
• 对比度：1000:1
• 可视角度：85/85/80/80
• 有效显示区域：376.32 x 301.06 mm
• 触控 / 玻璃：电阻式触摸（可选）或无触控保护玻璃（可选）

系统规格

• 处理器：Intel® Pentium® N4200（1.1 GHz，最高 2.5 GHz）
• 内存：双通道 SO-DIMM（非 ECC），最高 16 GB
• 存储：默认 128 GB SSD；可选 256/512 GB / 1 TB；可选 2 x SATA III（2.5" 驱动，支持 RAID）
• 以太网：2 x Intel® 千兆控制器
• 安全：TPM 2.0
• 操作系统：Windows 10 IoT Enterprise（64-bit）可选；Linux Ubuntu 可选
• WLAN / 蓝牙：可选，采用 M.2 2230 E-key

机械

• 尺寸：432 x 363 x 70 mm
• 重量：7.0 kg
• 安装：支持 VESA 安装和后置安装
• 外壳：金属机壳
• 散热：无风扇设计

环境

• 工作湿度：10% 至 90% RH（非冷凝）
• 工作温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C

认证

• CE
• FCC

I/O 端口

• USB：4 x USB3.2 Gen1（Type-A）
• 串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232（可配置）
• LAN：2 x 千兆 RJ45
• 视频：1 x DP1.2（默认）；1 x HDMI 1.4（可选）；1 x VGA（可选）
• 音频：Mic in；Line out；2 x 扬声器
• 扩展：1 x M.2 2242 B-key（SATA SSD）；1 x M.2 2230 E-key（Wi‑Fi）；1 x PCIe 2.0 x1
• 指示灯与控制：电源指示灯、存储指示灯、亮度调节旋钮
• 电源输入：1 x 12 V DC（DIN4）

控制 / 按钮

• 1 x 电源按钮
• 1 x 复位按钮

附件

• 100–240V AC 至 12 V DC 适配器（12 V 84 W），按配置提供/可选
• 电源线、VESA 螺丝、驱动与手册（视配置而定）

适用场景

• 机器控制
• 工厂自动化
• 操作员 HMI 与嵌入式工业系统

技术规格

• 型号：R19IP7T-CHM1
• 显示：19.0" 1280×1024，250 nits，1000:1
• CPU：Intel® Pentium® N4200（最高 2.5 GHz）
• 内存：最多 16 GB SO-DIMM
• 存储：默认 128 GB SSD；可选至 1 TB；2 x SATA III（可选）
• I/O：4 x USB3.0，串口可配置，DP1.2，HDMI/VGA 可选，音频
• 扩展：M.2 / PCIe
• 电源：12 V DC（DIN4），适配器 12 V 84 W
• 机械：432 x 363 x 70 mm；7.0 kg；金属机壳；无风扇
• 环境：0°C–50°C 工作；10%–90% RH 非冷凝
• 认证：CE，FCC
