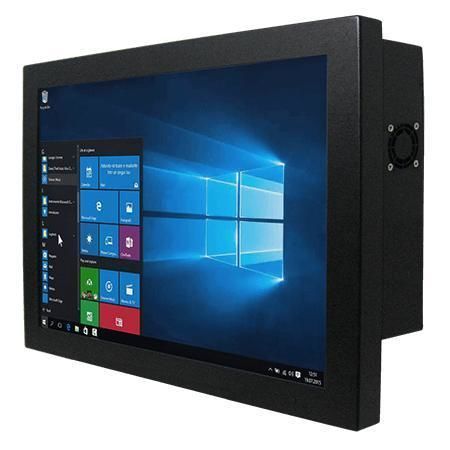

电阻式触摸屏工业平板电脑 W15IP7T-CHA2

15.6"Intel® Pentium® N42001366 x 768

概述
Winmate W15IP7T-CHA2 为 15.6 英寸机箱式面板电脑，搭载 Intel® Pentium® N4200（Apollo Lake）。适用于机器控制、工厂自动化和操作员 HMI 等需要低功耗、灵活存储和多接口的工业场景。

主要特点

• Intel® Pentium® N4200（1.10 GHz，突发最高 2.5 GHz）
• 灵活存储：2.5" HDD/SSD 托架与 M.2 SSD 选项
• 丰富 I/O：4 x USB 3.0、串口、2 x 千兆以太网
• 12 V DC 输入（Din4）和无风扇金属机箱
• DisplayPort 支持最高 4096 x 2160 @60 Hz；HDMI 支持 3840 x 2160 @30 Hz（视配置而定）

显示

• 尺寸：15.6 英寸
• 触控/面板：电阻式触摸（可选）或保护玻璃（无触控，可选）
• 分辨率：1366 x 768
• 亮度：400 nits
• 对比度：500:1
• 可视角度：85/85/80/80

系统规格

• 处理器：Intel® Pentium® N4200（1.1 GHz，最高 2.5 GHz）
• 内存：双通道 SO-DIMM（非 ECC），最高 16 GB
• 存储：默认 128 GB SSD；可选至 1 TB；可选 2 x SATA III 2.5"（支持 RAID）
• 以太网：2 x Intel® 千兆以太网
• 安全：TPM 2.0
• 操作系统：可选 Windows 10 IoT Enterprise（64-bit）或 Linux Ubuntu
• 无线：M.2 模块支持 WLAN/BT（可选）

机械与散热

• 尺寸：398 x 254 x 70 mm
• 重量：4.3 kg
• 安装：支持后置安装与 VESA 安装
• 机箱：金属
• 散热：无风扇设计，适合长期工业运行

环境

• 工作湿度：10% 至 90% RH（非冷凝）
• 工作温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C

I/O 与扩展

• USB：4 x USB3.2 Gen1 (Type-A)
• 串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232；可选配置
• LAN：2 x 千兆 LAN (RJ45)
• 视频：1 x DP1.2（默认，支持 4096 x 2160 @60Hz）；1 x HDMI 1.4（可选，支持 3840 x 2160 @30Hz）；1 x VGA（可选）
• 音频：Mic in、Line out、2 x 扬声器
• 扩展：1 x M.2 2242 B-key（SATA SSD）；1 x M.2 2230 E-key（Wi‑Fi）；1 x PCIe 2.0 x1

电源与配件

• 电源输入：1 x 12V DC（Din4 pin）
• 适配器：12V 84W（配件，视配置而定）
• 配件：100~240V AC 转 DC 适配器、电源线、VESA 螺丝、驱动光盘与手册（视出货情况）

认证

• CE、FCC

推荐应用

• 机器控制、工厂自动化、操作员 HMI、OEM 集成和需持续稳定运行的工业嵌入式环境

特征 / 技术规格

• 型号：W15IP7T-CHA2
• 品牌：Winmate
• 显示尺寸：15.6"
• 分辨率：1366 x 768
• 处理器：Intel® Pentium® N4200
• 内存：最高 16 GB（2 x SO-DIMM）
• 存储：M.2 2242 SSD（默认 128 GB），可选 256/512 GB/1 TB；2 x SATA III
• 网络：2 x 千兆
• USB：4 x USB 3.2 Gen1
• 串口：RS232/422/485 可配置
• 视频输出：DP1.2、HDMI 1.4（可选）、VGA（可选）
• 音频：Mic in、Line out、2 x 扬声器
• 扩展：M.2 B-key 2242、M.2 E-key 2230、PCIe 2.0 x1
• 安全：TPM 2.0
• 电源：12V DC，Din4；适配器 12V 84W
• 尺寸：398 x 254 x 70 mm
• 重量：4.3 kg
• 安装：VESA / 后置
• 机箱：金属，fanless
• 工作温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C
• 工作湿度：10%–90% RH（非冷凝）
• 认证：CE、FCC
