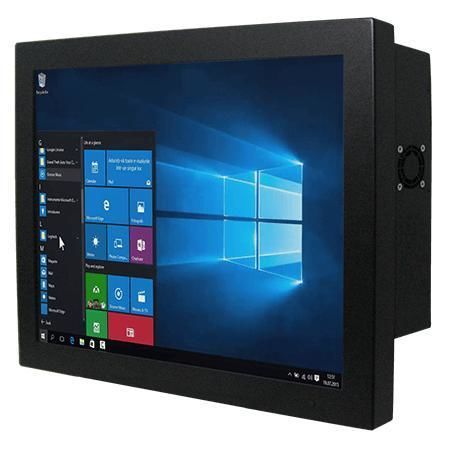

电阻式触摸屏工业平板电脑 R17IF7T-CHM1

17"Intel® Core™ i7-9700TEIntel® Core™ i5-9500TE

产品简介
Winmate R17IF7T-CHM1 是一款 17 英寸机箱式面板电脑，面向机械控制、工厂自动化与操作员 HMI。采用第九代 Intel® Core™ 处理器平台，提供灵活存储、丰富 I/O 与金属外壳，适用于工业与关键任务场景部署。

重点特色

• 17" 显示屏，1280 x 1024，350 nits
• Intel® Core™ i3 / i5 / i7（第9代，Coffee Lake Refresh）
• 灵活存储：M.2 NVMe/SATA + 2.5" HDD/SSD，支持 RAID 0/1
• 多种 I/O：4 x USB 3.2 Gen1、2 x 千兆 LAN、2 x 串口
• 视频输出：DP1.2（4096 x 2304 @60Hz），HDMI1.4（可选）
• 12V DC 可锁定电源输入

表面选项

• 电阻式触摸屏（可选）
• 无触摸功能保护玻璃（可选）

设计与安装
金属外壳，支持后置与 VESA 安装方案以便灵活部署。机身尺寸 394 x 332 x 74 mm，重量 6.3 kg，便于嵌入控制柜或操作面板。

电源与散热
强调低功耗设计并采用风扇散热（fan design）。电源输入为 1 x 12V DC（Din4 可锁定接头）；常用适配器 12V 120W。

认证
CE、FCC

规格 / 技术参数

• 型号：R17IF7T-CHM1 — 品牌：Winmate
• 显示：17.0 inches；分辨率：1280 x 1024；亮度：350 nits；对比度：1000:1；视角：85/85/80/80；有效面积：337.920 x 270.336 mm
• 触控/玻璃：电阻式触摸（可选）；保护玻璃（可选）
• 处理器：Intel Core i7-9700TE（1.8GHz，最高 3.8GHz）默认；可选 i5-9500TE / i3-9100TE
• 芯片组：Intel® Q370
• 内存：2 x non-ECC SO-DIMM，最高 64GB（每槽 32GB）
• 存储：128GB SSD 默认；可选 256/512GB/1TB/2TB；2 x SATA III 支持 2.5" 驱动；1 x M.2 2280/2242 M-Key（NVMe/SATA）
• 以太网：2 x Intel® 千兆以太网控制器（RJ45）
• 安全：TPM 2.0
• 操作系统：Windows 10 IoT Enterprise 64-bit（可选）；Linux Ubuntu 20.04（可选）
• 无线：M.2 2230 E-Key 支持 WLAN（可选）；支持 Bluetooth（可选）
• USB：4 x USB 3.2 Gen1 Type-A
• 串口：1 x RS232/422/485（默认 RS232）；1 x RS232
• 视频：1 x DP1.2（默认）；1 x HDMI 1.4（可选）
• 音频：Mic in x1；Line out x1；扬声器 x2
• 扩展：1 x M.2 2280/2242 M-Key；1 x M.2 2230 E-Key；1 x PCIe 3.0 x16
• 指示与控制：电源指示灯、存储指示灯、亮度调节旋钮、电源键、复位键
• 机械：394 x 332 x 74 mm；重量 6.3 kg；外壳：金属；安装：VESA / 后置
• 环境：工作湿度 10%–90% RH 非冷凝；工作温度 0°C–50°C；存储温度 -10°C–60°C
• 电源：1 x 12V DC（Din4 可锁定）；适配器：12V 120W
• 附件：100~240V AC→DC 适配器、电源线、VESA 安装螺丝
