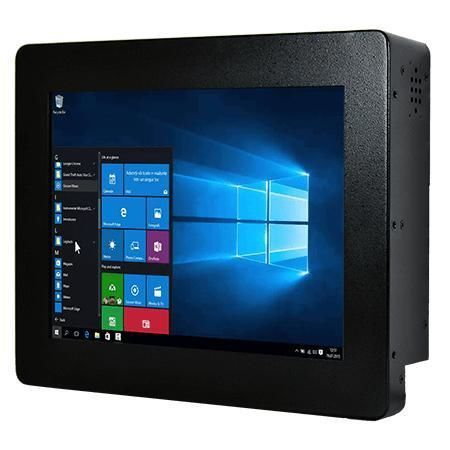

电阻式触摸屏工业平板电脑 R10IE3S-CHT2

TFT LCD10.4"Intel® Celeron® N6211

概述
Winmate R10IE3S-CHT2 是一款采用 Intel® Celeron® N6211 的 10.4 英寸机箱式面板电脑，面向机床控制、工厂自动化和操作员 HMI 设计。适用于工业采购、OEM 和系统集成商，提供可配置、易集成的工业面板解决方案。

主要特性

• 10.4 英寸 TFT XGA（1024 x 768），面板亮度 500 nits，对比度 1000:1
• Intel® Celeron® Elkhart Lake N6211 处理器（最高 3.0 GHz）
• 1 x SO-DIMM，最大支持 16 GB DDR4（默认 4 GB，可选 8 GB / 16 GB）
• 2 x Intel® 以太网控制器（2 x 2.5G LAN RJ45）
• 存储：默认 128 GB SSD；可选 256/512 GB / 1 TB / 2 TB；支持 1 x SATA III（2.5 英寸）
• 前面板防护等级 IP65
• 丰富 I/O：2 x USB 3.2 Gen2x1 (Type-A)、4 x USB 2.0、4 x COM（RS232/422/485）

操作与机械亮点

• 可选电阻式触摸或无触控保护玻璃以满足不同操作需求
• 无风扇低功耗设计，适合长期连续工业运行
• 后置安装与 VESA 安装支持，便于灵活集成

认证

• CE
• FCC

可用选项与显著附加

• 内存配置：4 GB（默认）、8 GB、16 GB
• 存储选项：128 GB SSD（默认）；可选 256/512 GB/1 TB/2 TB；M.2 2242 B-Key 支持 SATA SSD
• M.2 2230 E-Key 支持 Wi‑Fi 模组；可选 WLAN / Bluetooth
• 操作系统：可选 Windows 11 IoT Enterprise、Windows 11 Pro、Windows 10 IoT Enterprise、Linux Ubuntu 22.04
• 安全：支持 TPM 2.0

多媒体与指示灯

• 可选 HDMI 2.0 输出
• 2 x 扬声器
• 电源与存储 LED 指示；1 个亮度调节旋钮
• 1 个电源键；1 个复位键

电源与配件

• 电源输入：1 x 12V DC，2.5φ DC 接口
• 电源适配器：12V 50W（适配器与电源线根据配置随附）
• 配件：100~240V AC 转 12V DC 适配器、电源线、VESA 螺丝

环境与机械

• 工作温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C
• 工作湿度：10% 至 90% RH，非凝结
• 尺寸：270 x 225 x 60 mm；重量：2.6 kg
• 外壳：metal housing；散热：fanless 设计

IO 与连接性

• USB：2 x USB 3.2 Gen2x1 (Type-A)；4 x USB 2.0
• 串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232
• 局域网：2 x 2.5G LAN RJ45
• 扩展：1 x M.2 2242 B-Key（用于 SATA III SSD）；1 x M.2 2230 E-Key（用于 Wi‑Fi 模组）
• 亮度调节：1 个亮度调节旋钮

产品摘要说明

• 前面板 IP65；显示有效区域 210.4 x 157.8 mm；可视角度 88/88/88/88
• 默认配置为 4 GB 内存 / 128 GB SSD，支持 OEM 定制配置
• 专为机箱式工业控制、生产线自动化与操作员 HMI 等场景设计，强调长期可靠集成

特性 / 技术规格

• 型号：R10IE3S-CHT2
• 品牌：Winmate
• 显示大小/分辨率：10.4 英寸 / 1024 x 768 (XGA)
• 亮度/对比度：500 nits / 1000:1
• 处理器：Intel® Celeron® N6211（最高 3.0 GHz）
• 内存：默认 4 GB；最大 16 GB DDR4（1 x SO-DIMM）
• 存储：默认 128 GB SSD；最高可选 2 TB；1 x SATA III 支持 2.5 英寸
• 以太网：2 x Intel® Ethernet Controller（2 x 2.5G LAN RJ45）
• 串口：最多 4 x COM（RS232/422/485）
• USB：2 x USB 3.2 Gen2x1；4 x USB 2.0
• 视频：1 x HDMI 2.0（可选）
• 扩展：M.2 2242 B-Key，M.2 2230 E-Key
• 电源：12V DC，适配器 12V 50W
• 尺寸/重量：270 x 225 x 60 mm / 2.6 kg
• 安装：后置安装 / VESA 安装
• 外壳：metal housing；散热：fanless
• 认证：CE、FCC
