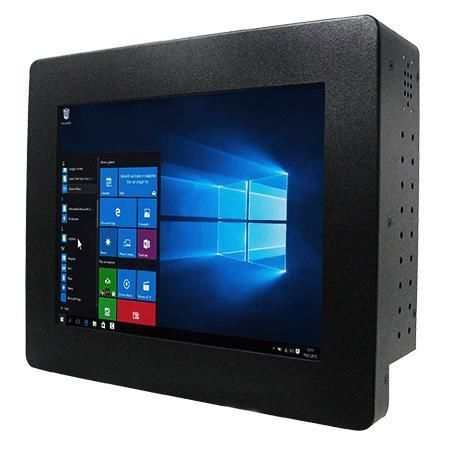

电阻式触摸屏工业平板电脑 R10IP7T-CHA1WT

液晶10.4"Intel® Pentium® N4200

概述
Winmate R10IP7T-CHA1WT 是一款 10.4 英寸机箱式宽温工业面板电脑，适用于 HMI、设备控制和工厂自动化。针对现场连续运行场景设计，提供灵活存储、多种 I/O 接口和扩展的工作温度支持。

主要特性

• Intel® Pentium® N4200 处理器（1.10 GHz 基频，最高 2.5 GHz）；部分 SKU 可能采用 Intel® Celeron® N2930
• 灵活存储：M.2 2242 插槽和 2.5" SATA 位（SSD/HDD）；默认 128 GB SSD，可选至 1 TB
• 丰富 I/O：4 x USB 3.2 Gen1 Type-A、串口（RS232/422/485）、2 x 千兆 LAN
• 视频输出：DisplayPort 1.2（默认）；HDMI 1.4 与 VGA 可选
• 12 V DC 电源输入，支持适配器

产品详情
提供电阻式触摸或不带触摸的保护玻璃以满足不同的工业 HMI 需求。低功耗设计与有效散热适合长期连续运行。支持后置安装和 VESA 安装等多种安装方式。

显示（概要）

• 尺寸：10.4 英寸
• 分辨率：800 x 600
• 亮度：400 nits
• 对比度：700:1
• 可视角度：80 / 80 / 70 / 60
• 有效区域：211.2 x 158.4 mm
• 触控/玻璃：可选电阻式触控；可选不带触控的保护玻璃

系统规格（概要）

• 处理器：Intel® Pentium® N4200（1.1 GHz 基频，最高 2.5 GHz）
• 内存：双通道 SO-DIMM（non‑ECC），最高 16 GB
• 存储：默认 128 GB SSD；可选 256 / 512 GB / 1 TB；支持 2 x SATA III（2.5" 驱动）
• 以太网：2 x Intel® 千兆以太网控制器
• 安全：TPM 2.0
• 操作系统（可选）：Windows 10 IoT Enterprise（64 位）、Linux Ubuntu 18.04 / 20.04
• WLAN/BT：可选通过 M.2 2230 E-key 支持

环境

• 工作温度：-20 °C 至 60 °C
• 存储温度：-25 °C 至 65 °C
• 工作湿度：30% 至 90% RH，非凝结

认证

• CE
• FCC

I/O 与扩展

• USB：4 x USB3.2 Gen1 (Type-A)
• 串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232（可配置）
• LAN：2 x RJ45 千兆
• 视频：1 x DP1.2（默认）；HDMI 1.4 与 VGA 可选
• 音频：Mic-in、Line-out、2 x 扬声器
• 扩展：1 x M.2 2242 B-key（SATA III SSD）、1 x M.2 2230 E-key（Wi‑Fi）、1 x PCIe 2.0 x1
• 控制：电源/存储 LED、亮度调节旋钮、电源与复位按钮
• 电源输入：12 V DC（Din4）；适配器 12 V 50 W（随附/可选）
